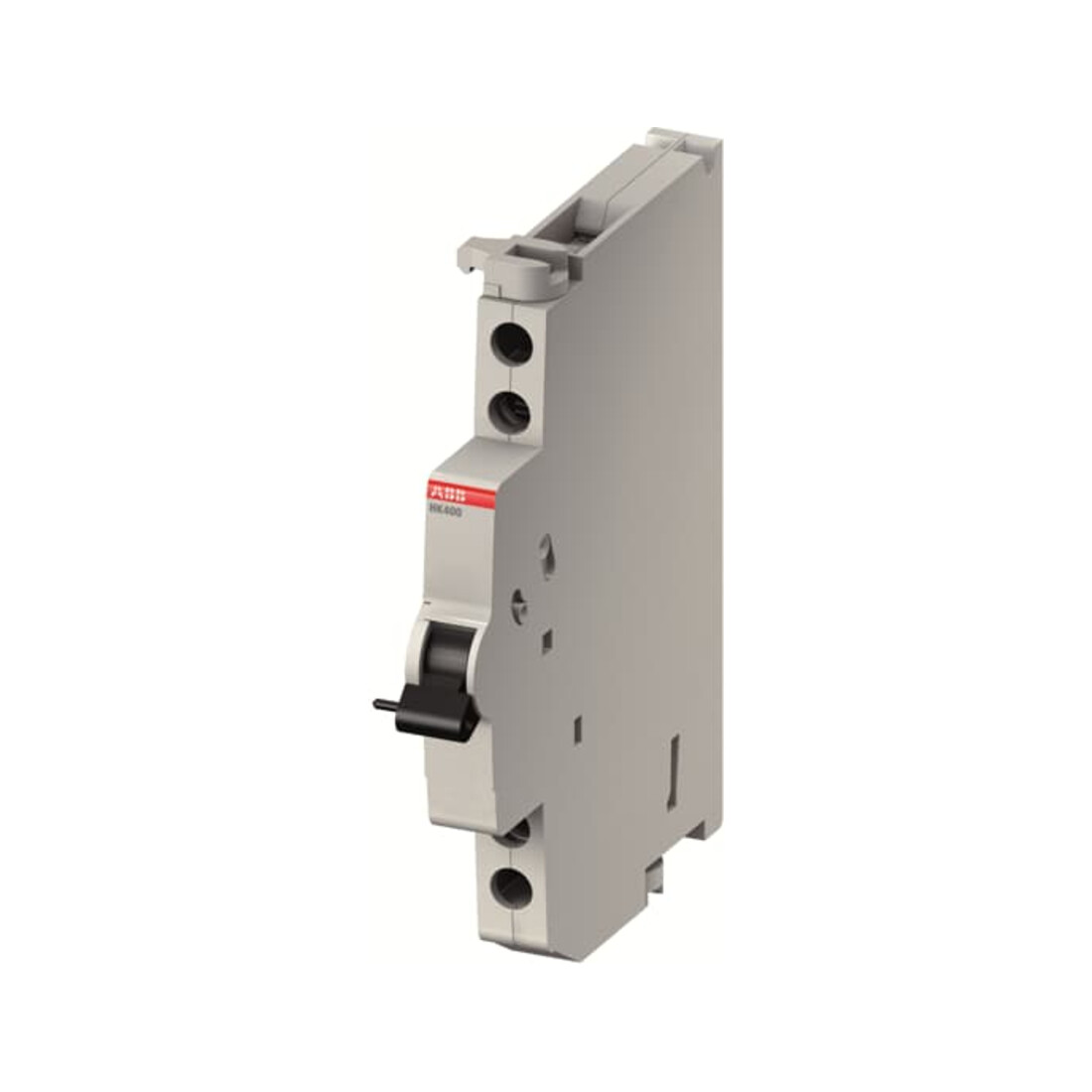

ABB Stotz S&J Contact auxiliaire 1S+1O HK40011-R

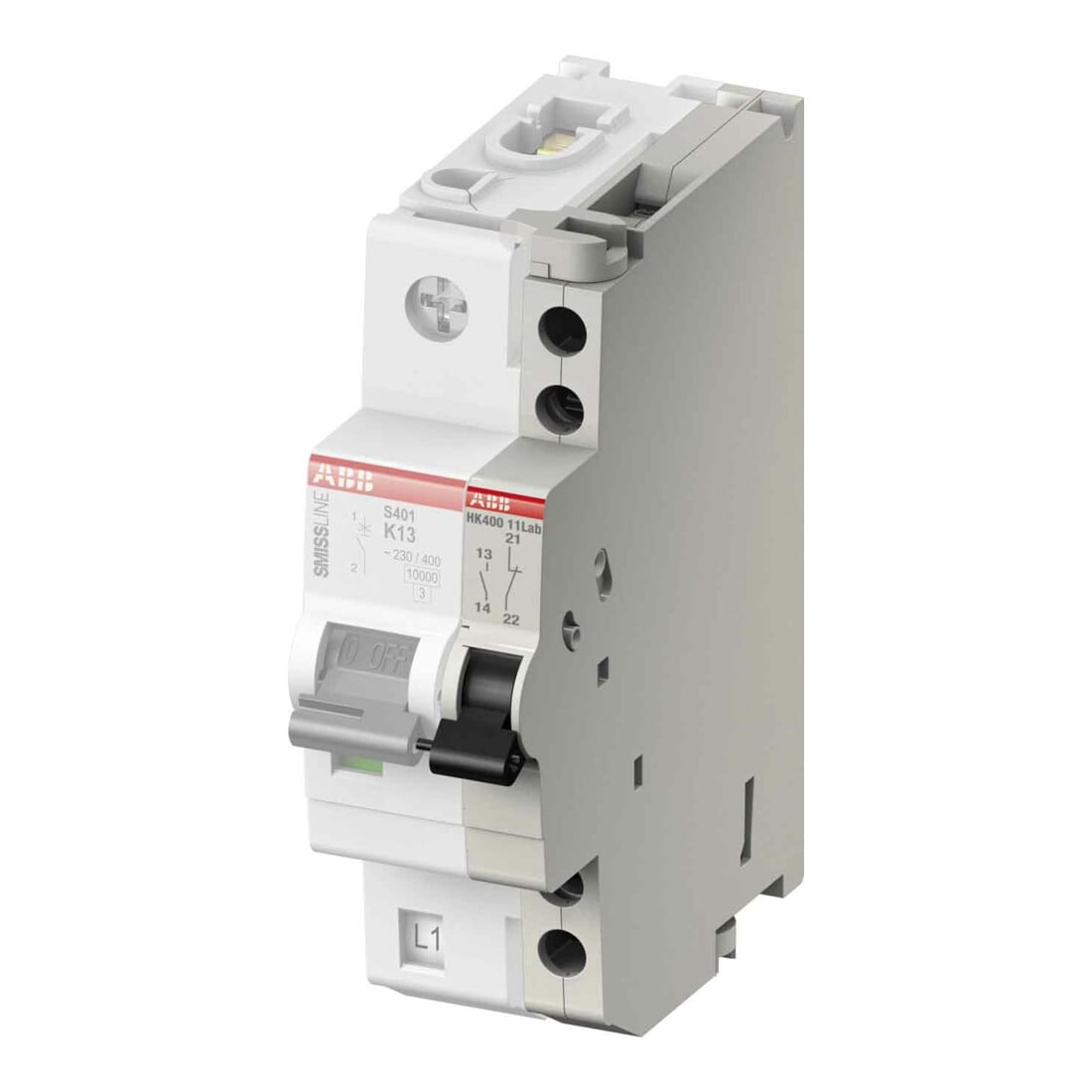

• Les contacts auxiliaires et de signalisation sont montés respectivement à gauche, et pour le disjoncteur, également à droite en option, sur les dispositifs de protection.
• Pour les contacts auxiliaires et de signalisation alimentés via les barres d'alimentation auxiliaire SMISSLINE LA ou LB, une version avec contact intégré est disponible.
• Par ailleurs, une alimentation conventionnelle via des bornes est également possible.
• Le contact auxiliaire fonctionne de manière analogue aux contacts principaux.
• Le contact de signalisation ne fonctionne qu'en cas de déclenchement électrique.
• Celui-ci peut être simulé à l'aide du bouton de test.
• Après chaque déclenchement, le contact de signalisation doit être remis en position initiale à l'aide du bouton de réarmement orange.
• La livraison des contacts auxiliaires et de signalisation avec 1F et 1O ainsi que du point de connexion s'effectue avec un élément de contact pour un contact direct sur une base Smissline TP.
• Le contact de signalisation d'alarme collective ainsi que les contacts auxiliaires et de signalisation avec 2F et 2O disposent de deux éléments de contact.
• Contact de signalisation d'alarme collective avec contact via les barres d'alimentation auxiliaire LA, LB : cet élément d'extension permet de réaliser une solution d'alarme collective économique sans câblage supplémentaire.

EAN / GTIN : 7612270108619
