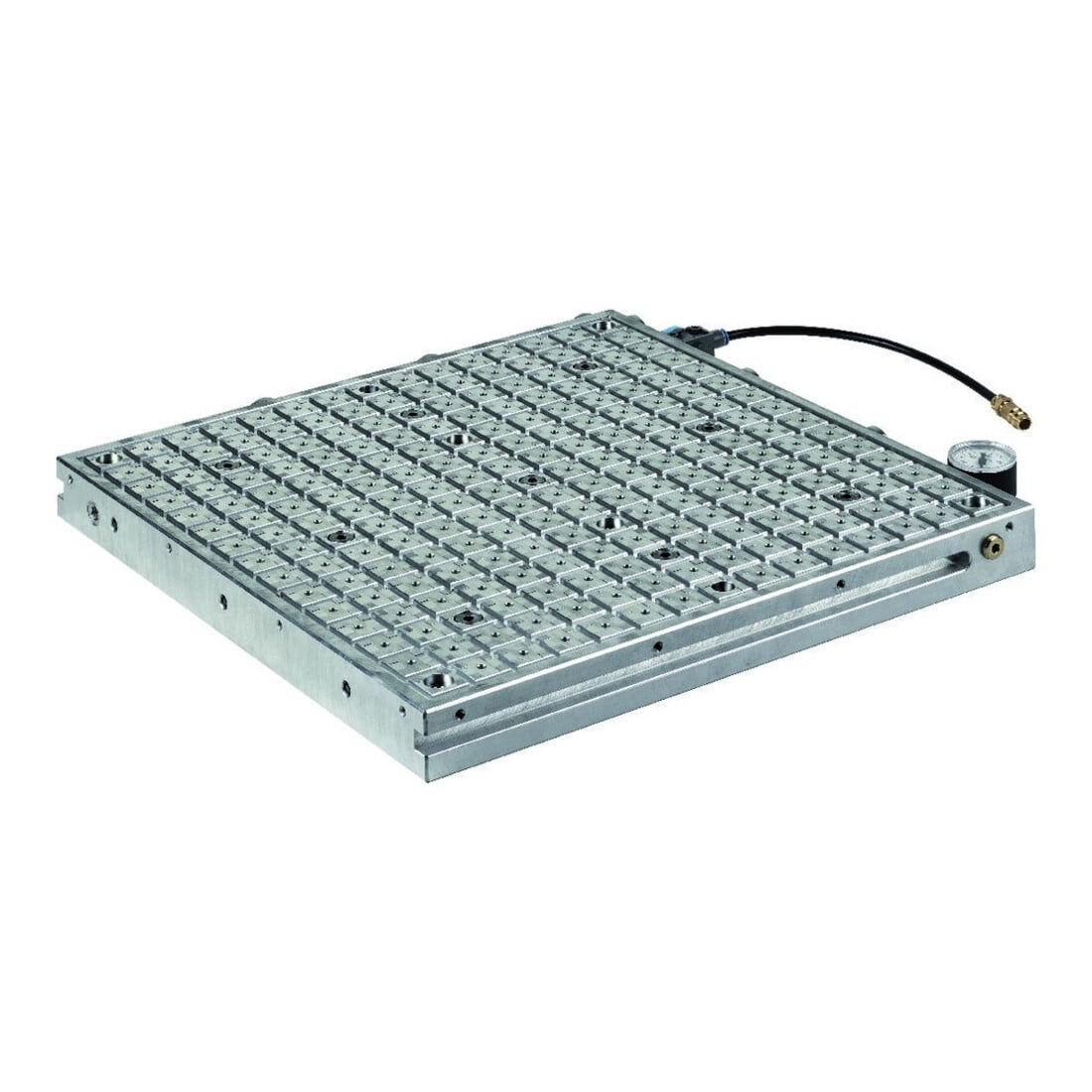

AMF Plaque de serrage sous vide à grille 12,5 mm 400x400 mm

Plaque de serrage sous vide à grille 12,5 x 12,5 mm

Caractéristiques

• Surface supérieure avec rainures et points d’aspiration
• La taille souhaitée de la pièce peut être définie en insérant un cordon d’étanchéité
• Positionnement facile grâce aux trous pour goupilles de butée ou aux butées excentriques latérales réglables en hauteur
• Fixable par rainures latérales ou par les trous de fixation (pour M8) sur la plaque de base (par ex. table de machine)

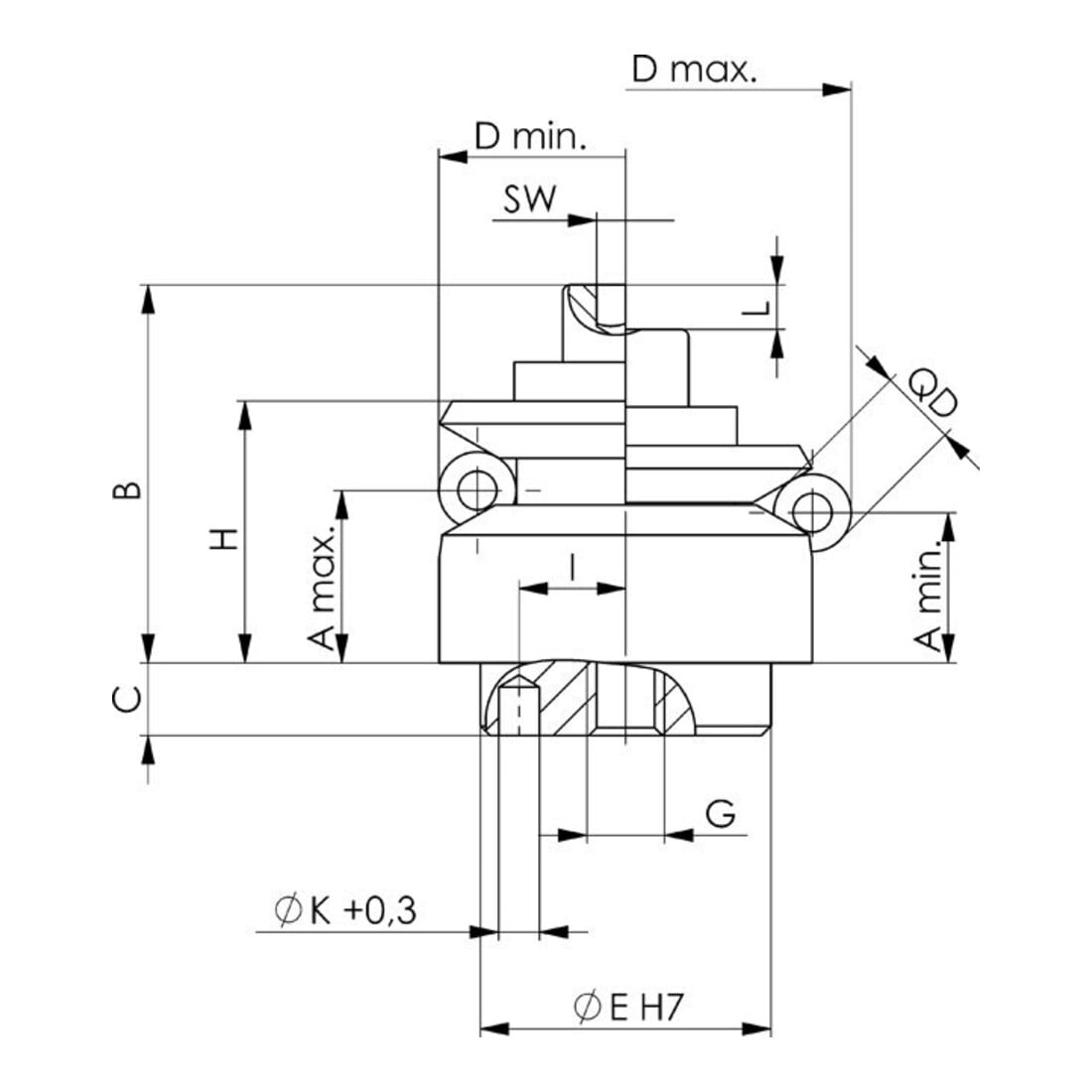

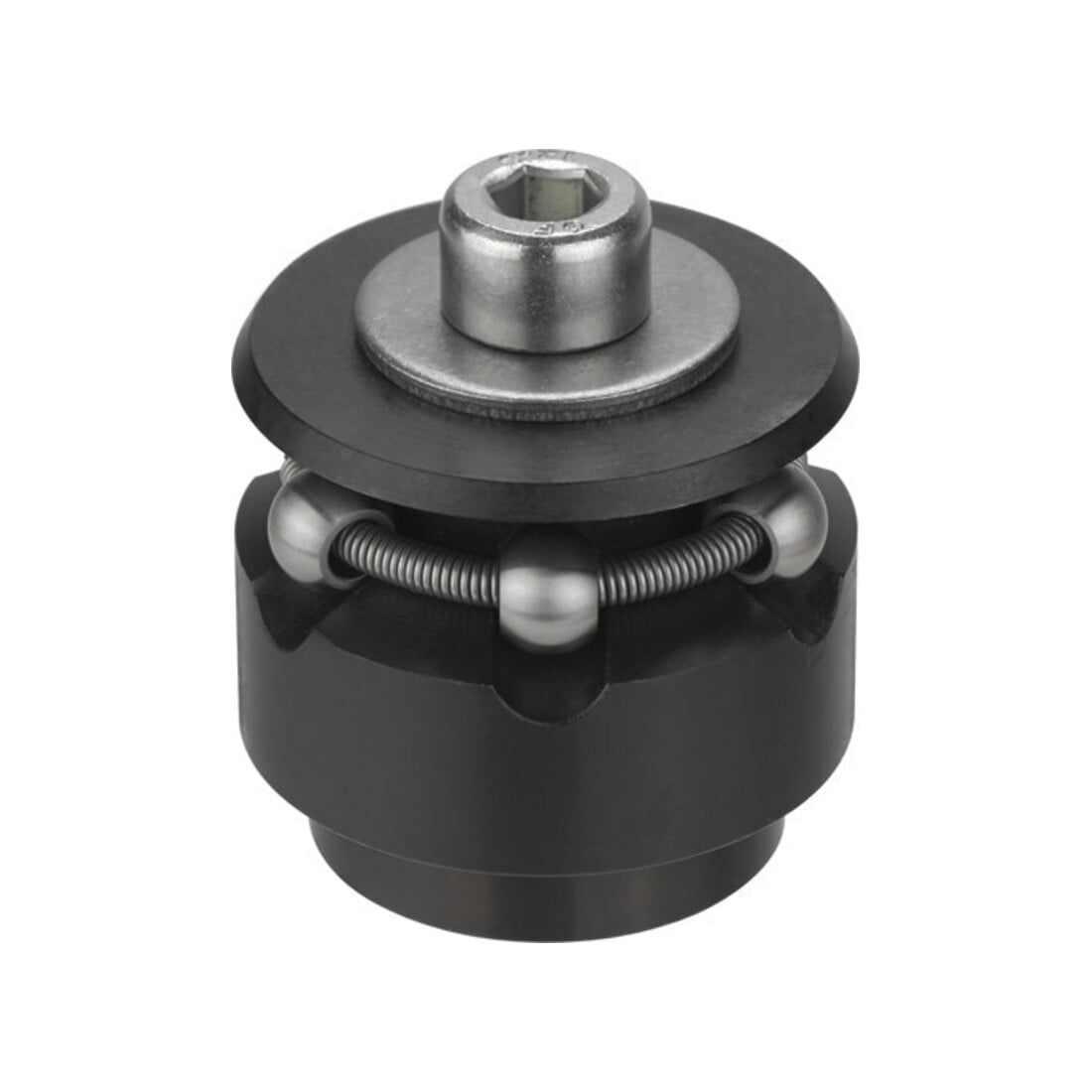

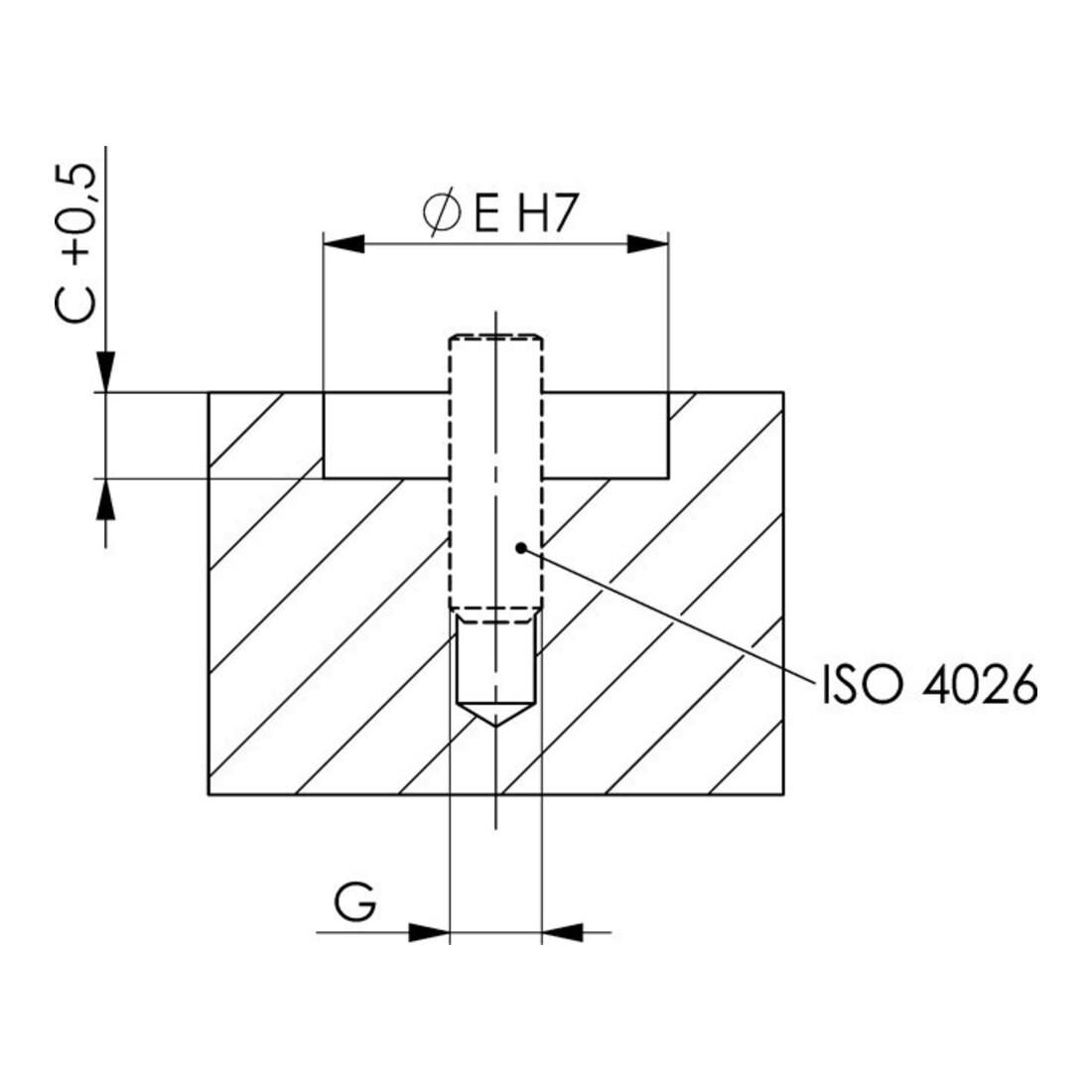

• Trous de fixation intégrables dans le système de serrage AMF Zero-Point taille 20
• Peut être utilisé avec une buse Venturi intégrée ou une pompe à vide externe
• Prêt à l’emploi immédiatement
• Points d’aspiration reliés entre eux
• Avec filetage de fixation M4 pour fixer la plaque adaptatrice n° 7800APA
• Toutes les rainures sont étiquetées selon un système de coordonnées
• Trous de positionnement D4 mm pour la fixation des pièces avec goupilles de butée
• Économies grâce à l’utilisation de la buse Venturi – faible consommation d’air comprimé, donc faibles coûts d’exploitation. Ex. : 1 m³ d’air comprimé coûte 0,0078 €. Avec une consommation moyenne de 49 l/min, cela correspond à 0,023 €/h
• Plusieurs points d’aspiration, permettant une division flexible du champ et le serrage de plusieurs pièces
• Les plaques à vide peuvent être combinées entre elles
• Forces de maintien élevées
• Coefficient de frottement élevé permettant un serrage sûr des surfaces de pièces non usinées
• Les cordons d’étanchéité compensent les petites irrégularités de la surface de la pièce
• Pour travaux de fraisage et de meulage. Remarque :
• Utilisation uniquement avec de l’air comprimé sec et non huilé ! Volume d’aspiration maximal contre l’atmosphère : 48,8 l/min. Température du fluide : 0°C–60°C Température ambiante : 10°C–50°C. Veuillez respecter le mode d’emploi 7800.

Contenu de la livraison

• Plaque de serrage sous vide en aluminium, buse Venturi intégrée, silencieux, manomètre de vide, vanne d'arrêt, tuyau pneumatique de 2 m, filtre d'aspiration, butées excentriques, raccord rapide pour connexion d'air comprimé et 10 m de corde d'étanchéité Ø 4 mm noire et 10 m de corde d'étanchéité Ø 4 mm grise

EAN / GTIN : 4020772535490
