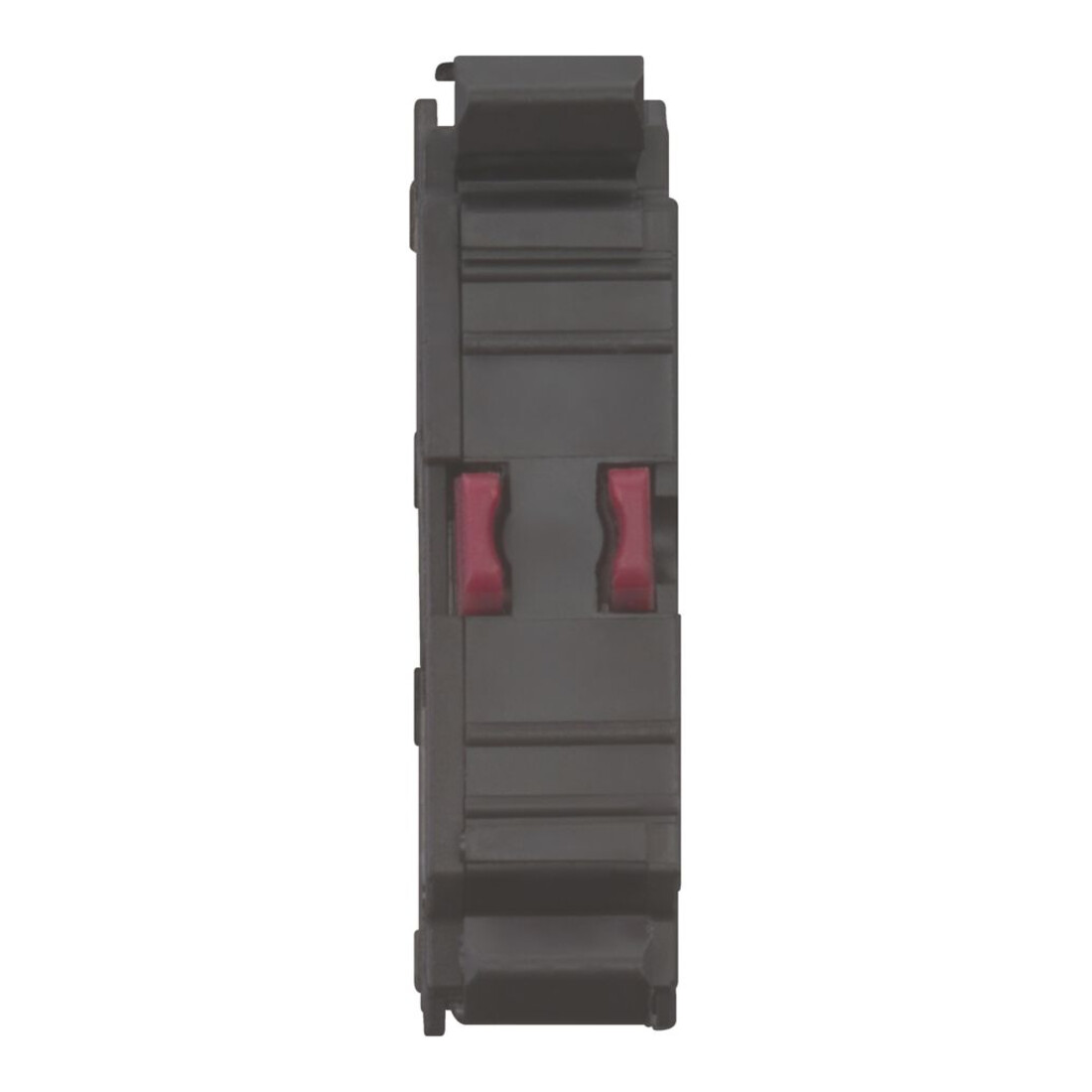

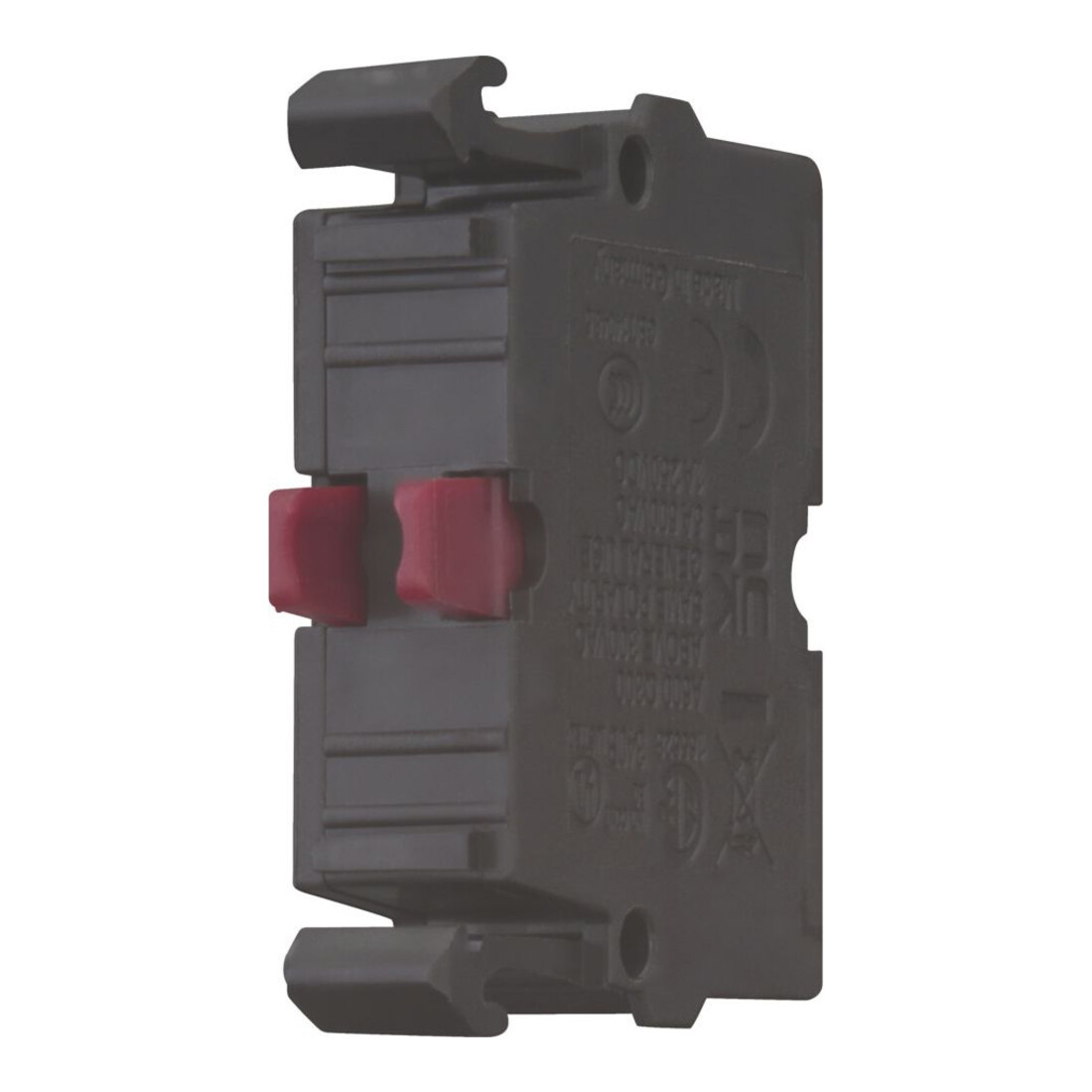

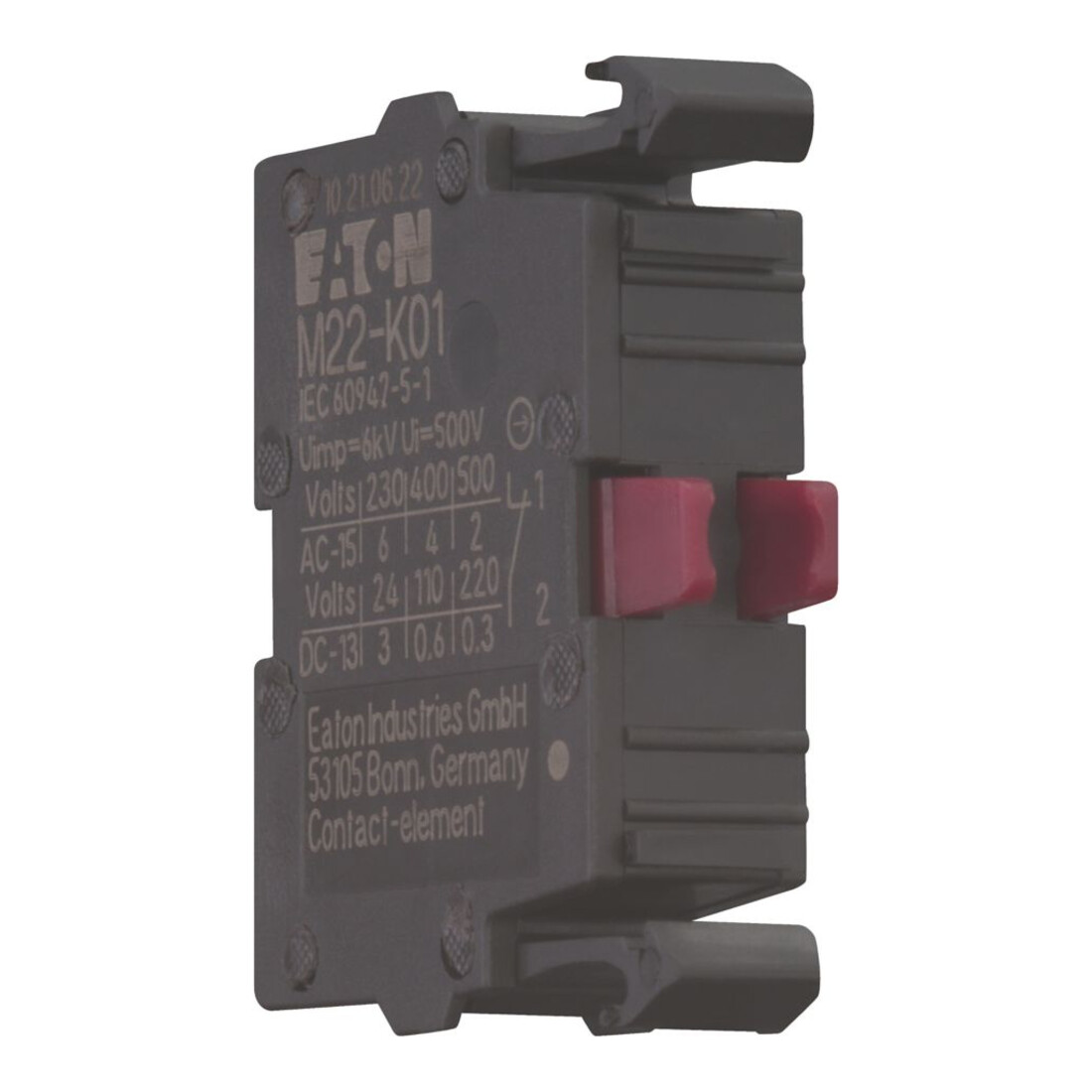

Eaton Élément de contact 1NO, avant M22-K01

• Élément de contact, norme/agrément : UL/CSA, IEC, taille : NZM1/2/3/4, technique de connexion : bornes à vis, fixation : fixation frontale, configuration des contacts Ö=ouverture : 1 Ö, configuration des contacts indication : fonction de sécurité, par ouverture forcée selon IEC/EN 60947-5-1, course de la commande et force d’actionnement selon DIN EN 60947-5-1, K.5.4.1 course d’ouverture forcée : mm 4,8, course maximale : mm 5,7, force minimale pour ouverture forcée : N 15, degré de protection : IP20, connexion à SmartWire-DT : non, type de connexion : contact unique, description du contact auxiliaire de déclenchement HIA : signalisation générale de déclenchement + en cas de déclenchement par déclencheur de tension, déclencheur de surcharge, déclencheur de court-circuit ainsi qu’en cas d’utilisation du déclencheur différentiel par courant de défaut.
• Utilisation avec disjoncteur taille NZM1, 2, 3 : un contact auxiliaire de déclenchement peut être clipsé dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM4 : jusqu’à deux contacts auxiliaires de déclenchement peuvent être clipsés dans le disjoncteur.
• Combinaisons libres des types de contacts auxiliaires possibles.
• Non utilisable avec interrupteur-sectionneur PN, marquage sur l’interrupteur : HIA.
• Marquage sur le bloc différentiel : HIAFI.
• Lors de l’utilisation des contacts auxiliaires de déclenchement dans le bloc différentiel, le contact normalement ouvert agit comme contact fermé et le contact normalement fermé agit comme contact ouvert.
• Description du contact auxiliaire normal HIN : commute avec les contacts principaux.
• Assure les fonctions de signalisation et de verrouillage.
• Utilisation avec disjoncteur taille NZM1 : un contact auxiliaire normal peut être clipsé dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM2 : jusqu’à deux contacts auxiliaires normaux peuvent être clipsés dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM3, 4 : jusqu’à trois contacts auxiliaires normaux peuvent être clipsés dans le disjoncteur.
• Combinaisons libres des types de contacts auxiliaires possibles.
• Marquage sur l’interrupteur : HIN.
• En combinaison avec télécommande NZM-XR,
• l’emplacement droit pour contact auxiliaire normal HIN ne peut être équipé que de contacts simples.
• Utilisable pour : NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), normes et règlements : IEC 60947-5-1.

EAN / GTIN : 4015082163785
