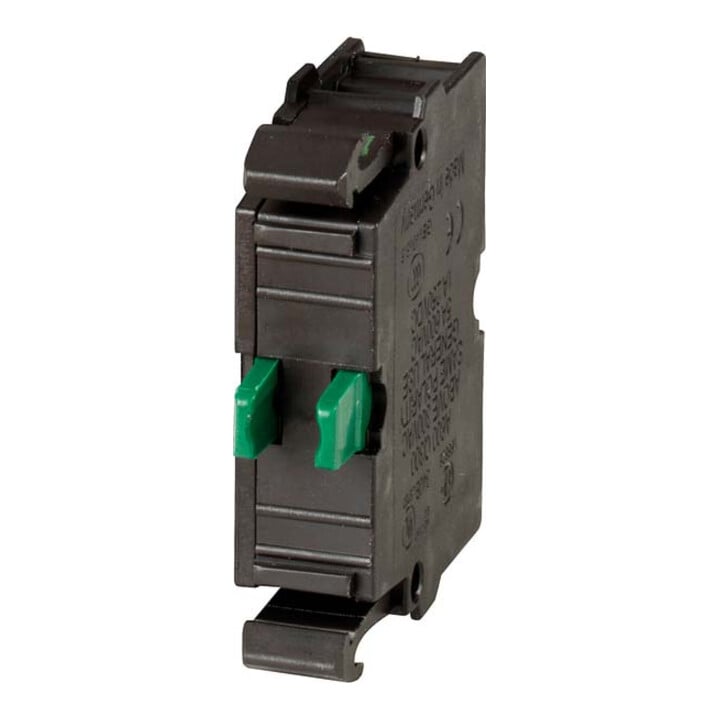

Eaton Élément de contact 1S, avant M22-CK10

• Élément de contact, norme/approbation : UL/CSA, IEC, taille : NZM1/2/3/4, technique de connexion : Cage Clamp, fixation : fixation frontale, description : Cage Clamp est une marque déposée de Wago Kontakttechnik GmbH, Minden, configuration des contacts S = contact normalement fermé : 1 S, degré de protection : IP20, connexion à SmartWire-DT : non, type de connexion : contact individuel, description de l'interrupteur auxiliaire de déclenchement HIA : signalisation générale de déclenchement + en cas de déclenchement par déclencheur de tension, déclencheur de surcharge, déclencheur de court-circuit ainsi qu'en cas d'utilisation du déclencheur de courant de défaut par courant de défaut.
• Utilisation avec disjoncteur taille NZM1, 2, 3 : un interrupteur auxiliaire de déclenchement peut être clipsé dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM4 : jusqu'à deux interrupteurs auxiliaires de déclenchement peuvent être clipsés dans le disjoncteur.
• Combinaisons quelconques des types d'interrupteurs auxiliaires sont possibles.
• Non compatible avec l'interrupteur sectionneur PN, marquage sur l'interrupteur : HIA.
• Marquage sur le bloc FI : HIAFI.
• Lors de l'utilisation des interrupteurs auxiliaires de déclenchement dans le bloc FI, le contact normalement ouvert fonctionne comme un contact normalement fermé et le contact normalement fermé comme un contact normalement ouvert.
• Description de l'interrupteur auxiliaire normal HIN : commute avec les contacts principaux.
• Assure les fonctions de signalisation et de verrouillage.
• Utilisation avec disjoncteur taille NZM1 : un interrupteur auxiliaire normal peut être clipsé dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM2 : jusqu'à deux interrupteurs auxiliaires normaux peuvent être clipsés dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM3, 4 : jusqu'à trois interrupteurs auxiliaires normaux peuvent être clipsés dans le disjoncteur.
• Combinaisons quelconques des types d'interrupteurs auxiliaires sont possibles.
• Marquage sur l'interrupteur : HIN.
• En combinaison avec l'entraînement à distance NZM-XR
• L'emplacement droit pour l'interrupteur auxiliaire normal HIN ne peut être équipé que de contacts individuels.
• Utilisable pour : NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), normes et réglementations : IEC 60947-5-1

EAN / GTIN : 4015082163846
