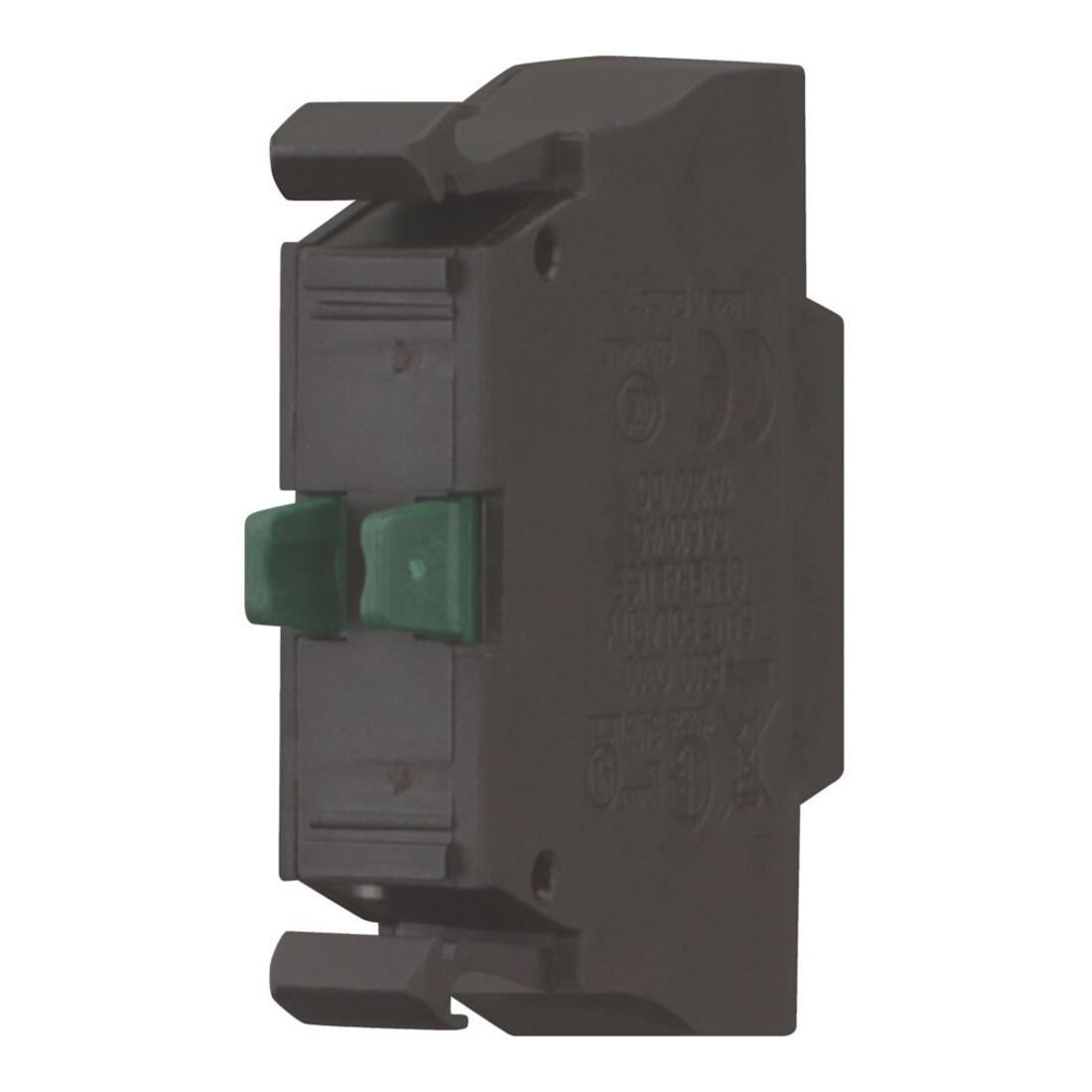

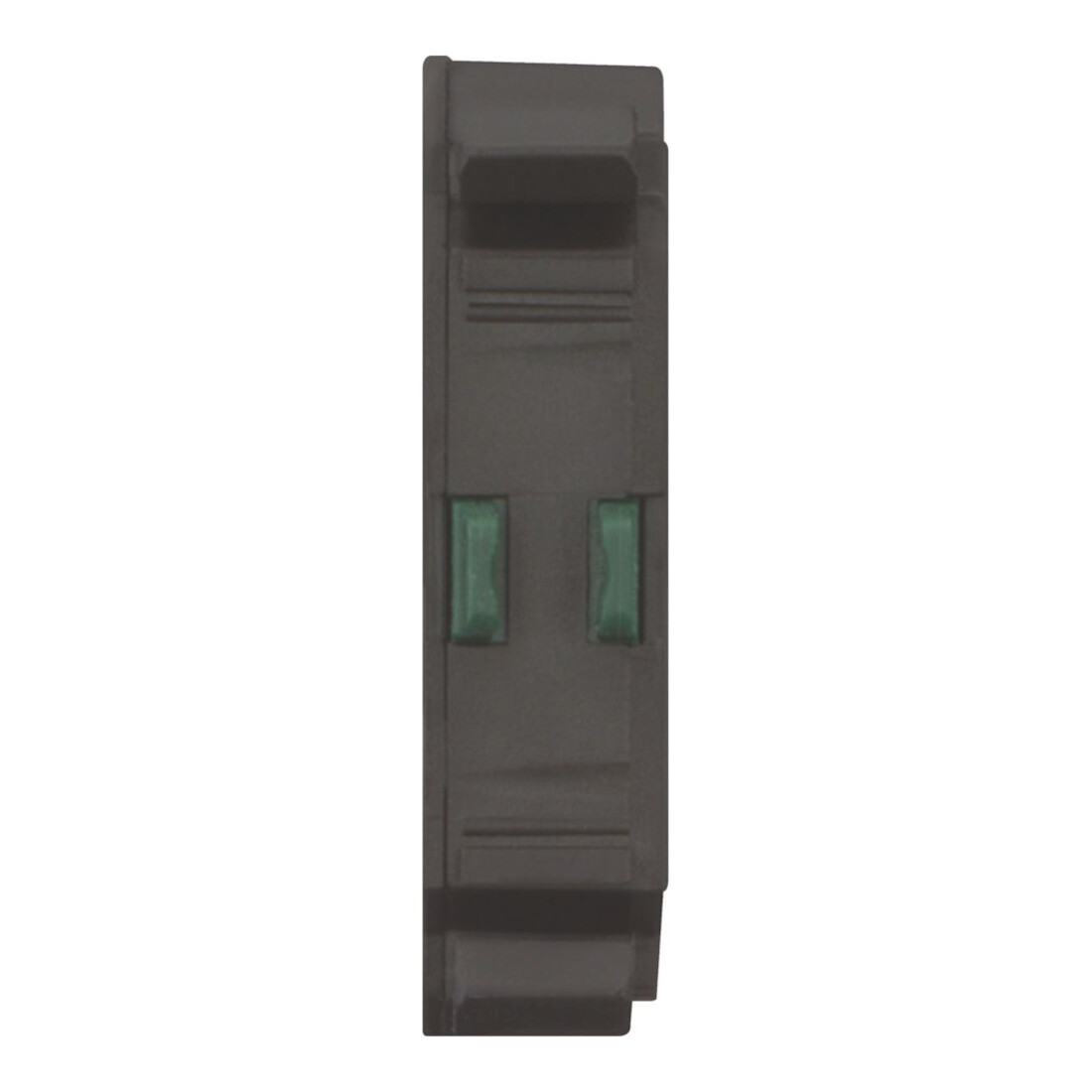

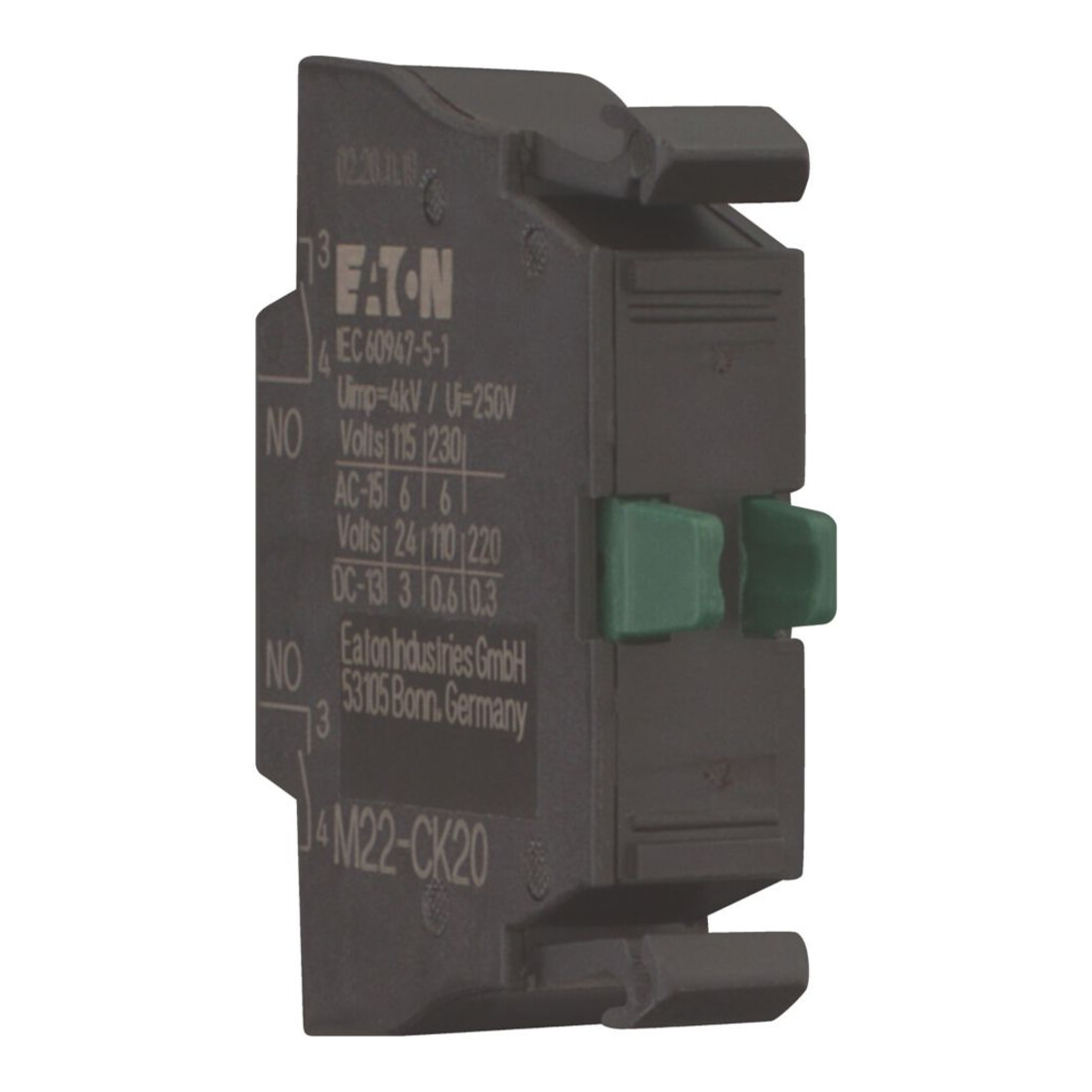

Eaton Élément de contact 2S avant M22-CK20

• Élément de contact, norme/homologation : UL/CSA, IEC, taille : NZM1/2/3/4, technique de connexion : Cage Clamp, fixation : fixation frontale, description : Lors de l’utilisation de boutons d’arrêt d’urgence M22-PV, max. 2 éléments de contact = 4 contacts ouverts/fermés, Cage Clamp est une marque déposée de Wago Kontakttechnik GmbH, Minden, configuration des contacts S = contact fermé : 2 S, degré de protection : IP20, connexion à SmartWire-DT : non, type de connexion : double contact, description de l’interrupteur auxiliaire de déclenchement HIA : signalisation générale de déclenchement + en cas de déclenchement par déclencheur de tension, déclencheur de surcharge, déclencheur de court-circuit ainsi qu’en cas d’utilisation du déclencheur différentiel par courant de défaut.
• Utilisation avec disjoncteur taille NZM1, 2, 3 : un interrupteur auxiliaire de déclenchement peut être clipsé dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM4 : jusqu’à deux interrupteurs auxiliaires de déclenchement peuvent être clipsés dans le disjoncteur.
• Combinaisons libres des types d’interrupteurs auxiliaires possibles.
• Non compatible avec interrupteur sectionneur de charge PN, marquage sur l’interrupteur : HIA.
• Marquage sur le bloc différentiel : HIAFI.
• Lors de l’utilisation des interrupteurs auxiliaires de déclenchement dans le bloc différentiel, le contact ouvert agit comme contact fermé et le contact fermé comme contact ouvert.
• Description de l’interrupteur auxiliaire normal HIN : commute avec les contacts principaux.
• Assure les fonctions de signalisation et de verrouillage.
• Utilisation avec disjoncteur taille NZM1 : un interrupteur auxiliaire normal peut être clipsé dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM2 : jusqu’à deux interrupteurs auxiliaires normaux peuvent être clipsés dans le disjoncteur.
• Utilisation avec disjoncteur taille NZM3, 4 : jusqu’à trois interrupteurs auxiliaires normaux peuvent être clipsés dans le disjoncteur.
• Combinaisons libres des types d’interrupteurs auxiliaires possibles.
• Marquage sur l’interrupteur : HIN.
• En combinaison avec télécommande NZM-XR,
• l’emplacement d’installation droit pour l’interrupteur auxiliaire normal HIN ne peut être équipé que de contacts simples.
• Utilisable pour : NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), normes et règlements : IEC 60947-5-1.

EAN / GTIN : 4015081075355
