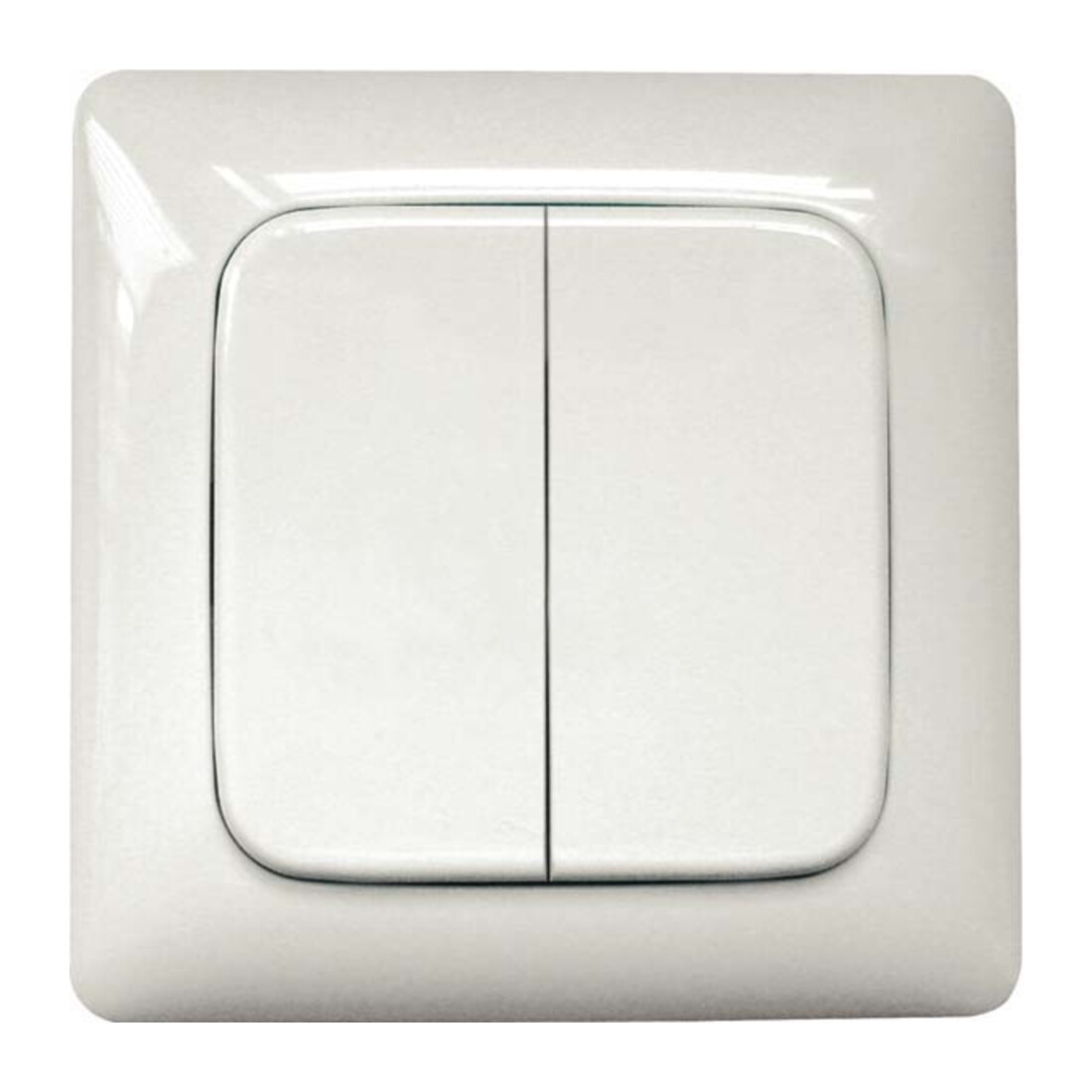

• Bouton-poussoir radio 4 canaux 55x55 mm pour cadres Busch Reflex et Duro.
• Génère l'énergie pour les télégrammes radio uniquement lors de l'appui sur le bouton, sans câble de connexion et sans consommation en veille.
• Avec bascule simple et double bascule.
• Le contenu de la livraison comprend une bascule simple, une double bascule, un cadre de fixation, une plaque de maintien (tous de la même couleur), le module radio et un film adhésif.
• Le bouton-poussoir radio avec une bascule peut envoyer deux signaux exploitables : appui en haut et appui en bas de la bascule.
• Le bouton-poussoir radio avec double bascule peut envoyer quatre signaux exploitables : deux bascules avec appui en haut et en bas.
• La plaque de maintien peut être vissée sur une surface plane ou collée au mur, sur du verre ou sur des meubles à l’aide du film adhésif fourni.
• Sur une boîte d’encastrement de 55 mm, les douilles présentes dans la boîte sont utilisées pour la fixation par vis.
• En usine, la double bascule est encliquetée sur le module radio.
• Pour la remplacer par la grande bascule, retirer les moitiés de bascule vers l’avant sans les plier vers le centre.
• Ensuite, encliqueter la grande bascule de manière à ce que les marquages 0 et I au dos correspondent au module radio.
• Lors du collage, coller d’abord l’ensemble plaque de maintien avec cadre et cadre de fixation - avec les encliquetages en haut et en bas.
• Ensuite, encliqueter l’ensemble module radio avec bascule - marquage 0 toujours en haut au dos.
• Avant de visser, détacher le cadre avec cadre de fixation de la plaque de maintien.
• Pour cela, appuyer vers l’extérieur sur les encliquetages de la plaque de maintien.
• Ensuite, visser la plaque de maintien - avec les encliquetages en haut et en bas - encliqueter le cadre avec cadre de fixation et encliqueter l’ensemble module radio avec bascule - marquage 0 toujours en haut au dos.
• Pour la fixation par vis, nous recommandons des vis autoforeuses à tête fraisée 2,9x25 mm, DIN 7982 C.
• Convient aussi bien avec des chevilles 5x25 mm qu’avec des boîtes d’encastrement de 55 mm.
• Le module radio contenu dans le bouton-poussoir peut, selon le mode d’emploi, être appris de manière cryptée dans tous les actionneurs cryptables des séries 61 et 71 ainsi que dans le FAM14.
• Pour cela, la bascule de cryptage du bouton-poussoir radio FTVW est nécessaire.
• Les actionneurs cryptables portent le pictogramme de clé.
EAN / GTIN : 4010312313992
