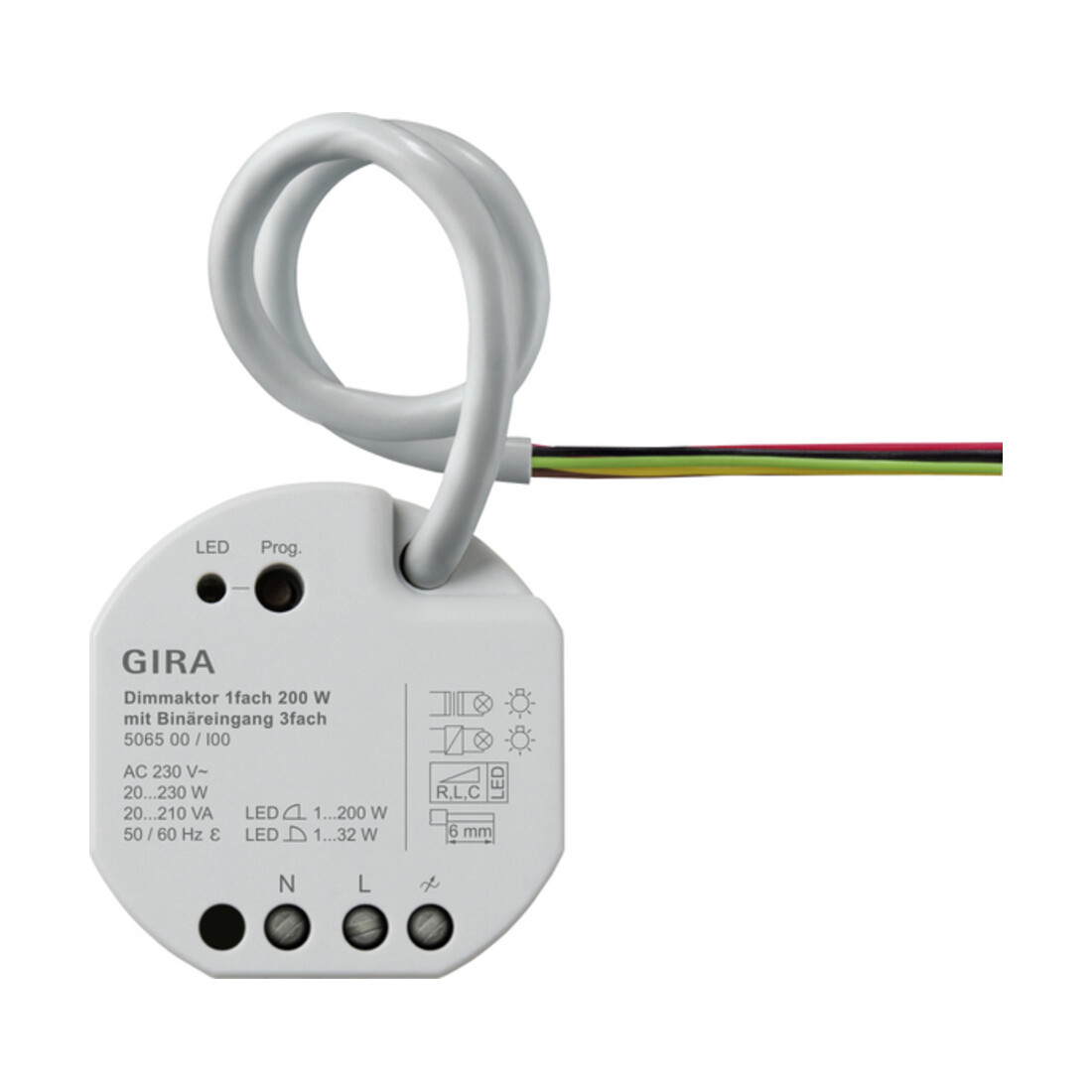

• Actionneur de gradation KNX 1 canal 200 W avec entrée binaire 3 canaux encastrable Caractéristiques :
• Entrées : Les entrées 1 et 2 agissent, selon la paramétrisation ETS, dans l’application pour interrupteurs, boutons-poussoirs ou contacts soit en interne sur la sortie relais, soit séparément sur le KNX
• L’entrée 3 agit toujours sur le KNX
• Fonctions pour les entrées avec effet sur le KNX (commutation, gradation, volet roulant, générateur de valeur, poste de scène secondaire, commande 2 canaux, poste secondaire régulateur, aucune fonction)
• Commutation : commande réglable à la fermeture et à l’ouverture du contact (aucune réaction, ON, OFF, TOGGLE)
• Gradation : gradation de la luminosité et/ou de la température de couleur
• Commande à la fermeture du contact, temps entre commutation et gradation, gradation en différents paliers, répétition du télégramme en cas de signal long à l’entrée et envoi d’un télégramme d’arrêt à la fin du processus de gradation configurable
• Volet roulant : commande à la fermeture du contact et concept de commande paramétrables
• Temps pour signal court et long à l’entrée et réglage des lames ajustables
• Générateur de valeur : fonctionnement possible en tant que générateur de valeur 1 octet, 2 octets, 3 octets ou 6 octets incluant générateur de température de couleur et de couleur
• Valeurs configurables individuellement
• Optionnel : réglage de la valeur en cas de signal long à l’entrée (pas possible pour générateur de valeur 6 octets)
• Poste de scène secondaire : fonctionnement (avec ou sans fonction mémoire) et numéro de scène réglables
• Commande 2 canaux : jusqu’à deux télégrammes peuvent être envoyés sur le KNX à la fermeture du contact à l’entrée
• Concept de commande réglable (seulement canal 1, canal 2 ou les deux canaux)
• Fonctionnement des canaux (1 bit, 1 octet, 2 octets, 3 octets, 6 octets) configurable séparément
• Poste secondaire régulateur : fonctionnement configurable (changement de mode de fonctionnement, changement forcé de mode de fonctionnement, fonction de présence et décalage de consigne)
• Verrouillage de toutes les entrées ou d’entrées individuelles possible via un objet 1 bit
• Polarité de l’objet de verrouillage, comportement au début et à la fin du verrouillage ainsi que comportement pendant un verrouillage actif réglables
• Fonctions logiques : l’appareil dispose de 8 fonctions logiques internes
• Portes logiques (ET, OU, ET exclusif, OU exclusif, chacune avec jusqu’à 4 entrées)
• Convertisseur 1 bit vers 1 octet avec filtre d’entrée, objet de verrouillage et valeurs de sortie prédéfinies
• Élément de verrouillage avec fonctions de filtre et de temporisation et objet de verrouillage
• Comparateur pour valeurs avec 9 formats de données d’entrée différents et de nombreuses opérations de comparaison
• Commutateur de seuil avec hystérésis avec seuil supérieur et inférieur pour 9 formats de données d’entrée différents
• Incluant valeurs de sortie 1 bit prédéfinies
• Les fonctions logiques possèdent leurs propres objets de communication KNX et peuvent traiter les télégrammes de l’actionneur ou d’autres appareils bus
• Commutation et gradation d’ampoules à incandescence, lampes halogènes haute tension, lampes LED HV dimmables, lampes fluorescentes compactes dimmables, transformateurs inductifs dimmables avec lampes halogènes basse tension ou LED basse tension, transformateurs électroniques dimmables avec lampes halogènes basse tension ou LED basse tension
• Sélection automatique ou manuelle du principe de gradation adapté à la charge
• Protégé contre le fonctionnement à vide, court-circuit et surchauffe
• Jusqu’à 8 fonctions logiques indépendantes pour réaliser des opérations logiques simples ou complexes
• Messages de retour ou d’état actifs peuvent être retardés globalement après rétablissement de la tension bus ou après une programmation ETS
• Sorties de gradation : possibilité de définir le type de charge et de choisir le principe de gradation : universel (avec auto-calibrage), transformateur électronique (phase coupée capacitive), transformateur conventionnel (phase coupée inductive), LED (phase coupée) ou LED (phase coupée capacitive)
• Courbe de gradation configurable pour adaptation à la charge connectée dans le domaine temporel et de valeurs
• Réglage de la plage de gradation possible (luminosité à l’allumage, luminosité de base, alternativement : limite inférieure et supérieure de gradation)
• Comportement à la réception d’une valeur de luminosité absolue réglable (gradation progressive, allumage direct, fondu)
• Comportement à la montée progressive relative en état éteint réglable (K... [texte coupé])
EAN / GTIN : 4010337099260
