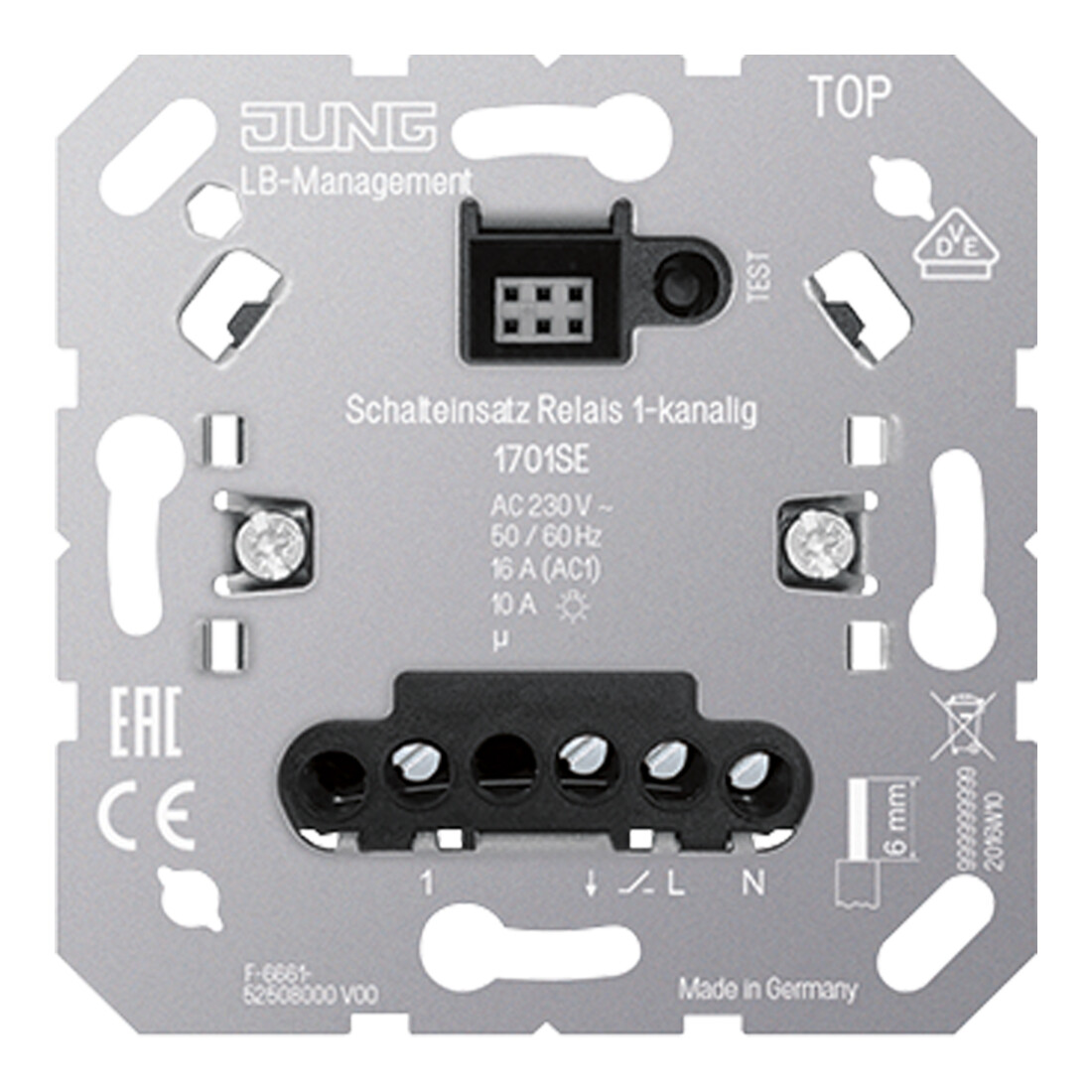

Jung Relais à 1 canal Schalteinsatz 1701 S E

• avec entrée de poste secondaire pour accessoires Réf. : .1700., .1701., .1750D., .1751BT., .17180., .17280., .17181., .17281., DWPM17360.
• pour écrans Réf. : .1790D.
• Utilisation conforme : commande d’éclairage et de moteurs
Fonctionnement avec accessoire approprié du LB-Management
Contrôle des planchers chauffants électriques et des servomoteurs électrothermiques en combinaison avec un accessoire régulateur de température ambiante
Montage dans boîte d’encastrement selon EN60670-1
• Caractéristiques du produit :
Connexion possible de postes secondaires
Temps de maintien réglables
Mode test pour vérification fonctionnelle
Commutation adaptative du point zéro
• Tension nominale : AC 230 V
Fréquence réseau : 50/60 Hz
Puissance en veille selon accessoire : env. 0,1 - 0,5 W
• Courant de commutation à 35 °C
Résistif : 16 A (AC1)
• Courant de commutation lampes fluorescentes : AX
Puissance connectée à 35 °C
Lampes à incandescence : 2300 W
Lampes halogènes HV : 2300 W
Transfo électronique : 1500 W
Transfo inductif : 1000 VA
Lampes LED HV : env. 400 W
Lampes fluorescentes compactes : env. 500 W
Lampes fluorescentes non compensées : 1200 VA
Charge capacitive : 920 VA (115 µF)
• Raccordement :
Bornes à vis
Conducteur rigide : 1x0,5…4,0 mm², 2x0,5…2,5 mm²
Conducteur souple sans embout : 1x0,5…4,0 mm², 2x0,5…2,5 mm²
Conducteur souple avec embout : 1x0,5…4,0 mm², 2x0,5…1,5 mm²
• Profondeur d’encastrement : 24 mm
• Température ambiante : -25 … +45 °C
• Température de stockage/transport : -20 … +70 °C
• Nombre de postes secondaires
Poste secondaire 2 fils Réf. 1720NE : illimité
Poste secondaire 3 fils Réf. 1723NE : 10
Boutons-poussoirs : illimités
• Temps de maintien : sans, 1 min, 5 min, 30 min, 60 min.

EAN / GTIN : 4011377166875
