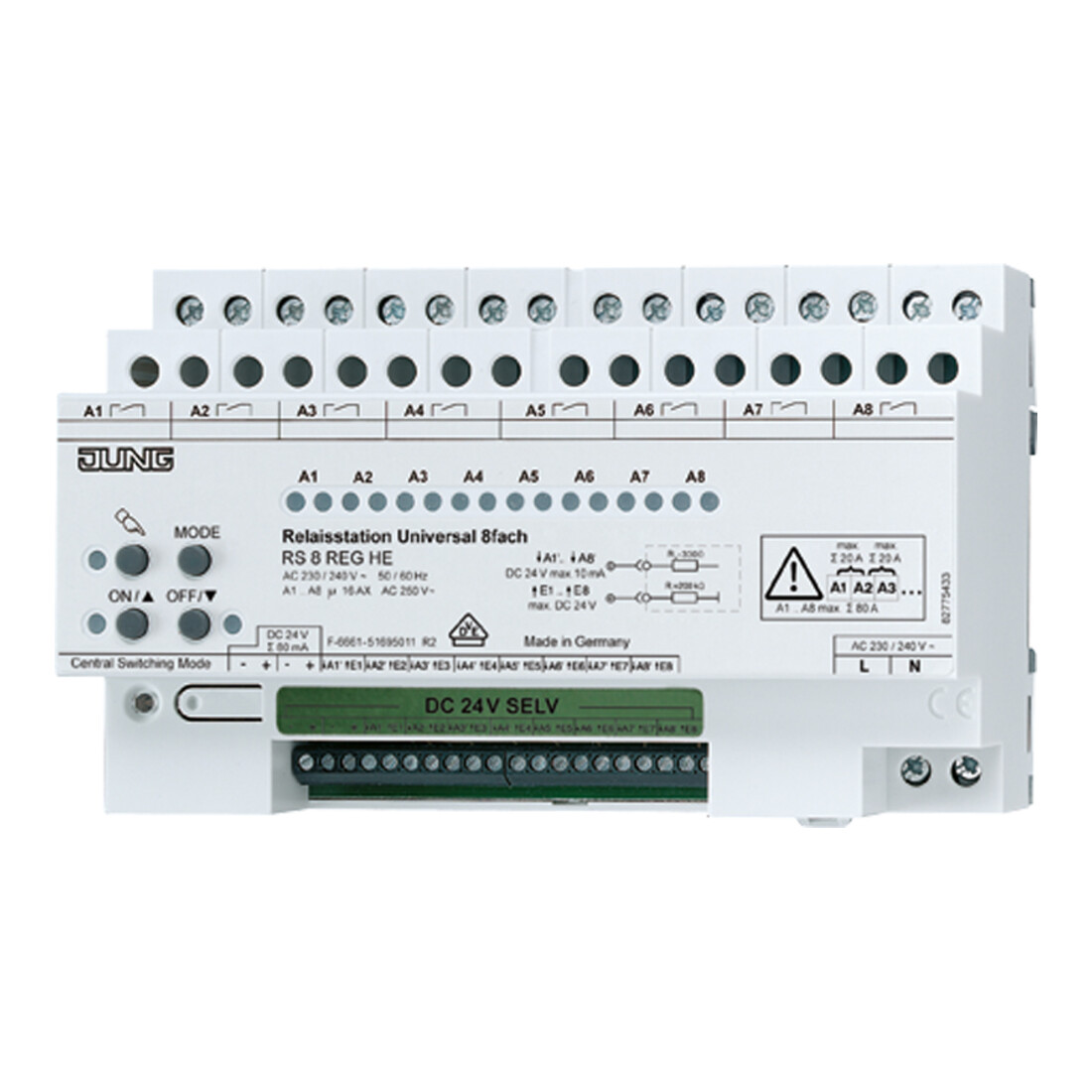

Jung Station relais universelle 8 voies RS 8 REGHE

• Boîtier REG 8TE avec commande manuelle électronique et indicateur d’état LED 8 contacts normalement ouverts
Usage conforme
Commande d’éclairage
Commande de moteurs de ventilateurs monophasés
Commande de volets roulants, stores, auvents et autres protections similaires électriquement actionnés
Montage sur rail DIN dans un tableau secondaire
Commande via modules capteurs, modules à capteurs tactiles ou boutons-poussoirs d’installation non éclairés

Caractéristiques du produit
Commande locale : la station relais peut être commandée à l’aide du clavier sans que des postes de commande soient connectés.
Commande des LED de retour d’état sur les postes de commande.
La station relais dispose pour cela de sorties de commande A1… A8.
Modes de fonctionnement :
- Fonction interrupteur
- Fonction bouton-poussoir
- Fonction volet roulant avec réglage des lamelles
- Fonction mixte (commande, bouton-poussoir et volet roulant possible)

Fonction centrale
Marche centrale, arrêt central : mise en marche ou arrêt simultané des sorties de charge
Possibilité de couplage parallèle de deux stations relais

Tension nominale : CA 230/240 V~, 50/60 Hz
Puissance dissipée : 12,5 W
Puissance en veille : 0,5 W
Longueur maximale du câble de commande : 100 m
Nombre de postes de commande
Module capteur (réf. : SM1608) : max. 4 (également avec stations relais/dimmables en parallèle)
Modules à capteurs tactiles 24 V AC/DC (contacts normalement ouverts) : dépend du module, tenir compte de la consommation
Module à capteurs tactiles (réf. : 4008TSM) : max. 4 (également avec stations relais/dimmables en parallèle)
Tension des postes de commande : DC 24 V SELV
Courant admissible : ≤ 80 mA

Entrées de commande E1 … E8
Résistance Ri : 200 kΩ
Tension de commande : DC 24 V SELV

Sorties de commande A1 … A8
Résistance Ra : 330 Ω
Tension de commande : DC 24 V SELV
Courant admissible : 10 mA

Raccordement réseau et sorties de charge
Type de raccordement : bornes à vis
Fil rigide : 1 x 1,5 … 4 mm²
Fil souple sans embout : 1 x 0,75 … 4 mm²
Fil souple avec embout : 1 x 0,5 … 2,5 mm²

Raccordement entrées de commande / sorties de commande / postes de commande
Type de raccordement : bornes à vis
Fil rigide : 1,5 mm²
Fil souple sans embout : 1 mm²
Fil souple avec embout : 0,75 mm²

Sorties de charge A1 … A8
Type de contact : contact sans potentiel normalement fermé (contact µ)
Capacité de commutation par sortie de charge : AC 250 V~, 16 AX
Courant de commutation sorties de charge : ≤ 80 A
Courant de commutation sorties de charge adjacentes : ≤ 20 A

Charges par sortie
Charge résistive : 3000 W
Charge capacitive : 16 A / max. 140 µF
Moteurs de volet roulant / ventilateur : 1380 VA
Courant d’appel : max. 800 A (200 µs) max. 165 A (20 ms)

Charges d’éclairage
Lampes à incandescence : 3000 W
Lampes halogènes haute tension : 2500 W
Lampes halogènes basse tension avec transformateurs électroniques : 1500 W
Transformateurs inductifs : 1200 VA
Lampes fluorescentes non compensées : 1000 W
Compensées en parallèle : 1160 W / 140 µF
Montage duo : 2300 W / 140 µF
Ballasts électroniques : selon type
Charge minimale : AC 12 V, 100 mA

Température ambiante : -5 … +45 °C
Température de stockage : -25 … +70 °C
Largeur d’installation : 144 mm (8 TE)
Temps de verrouillage changement de sens : 1 s
Durée maximale de marche volet roulant : 2 min.

EAN / GTIN : 4011377036345
