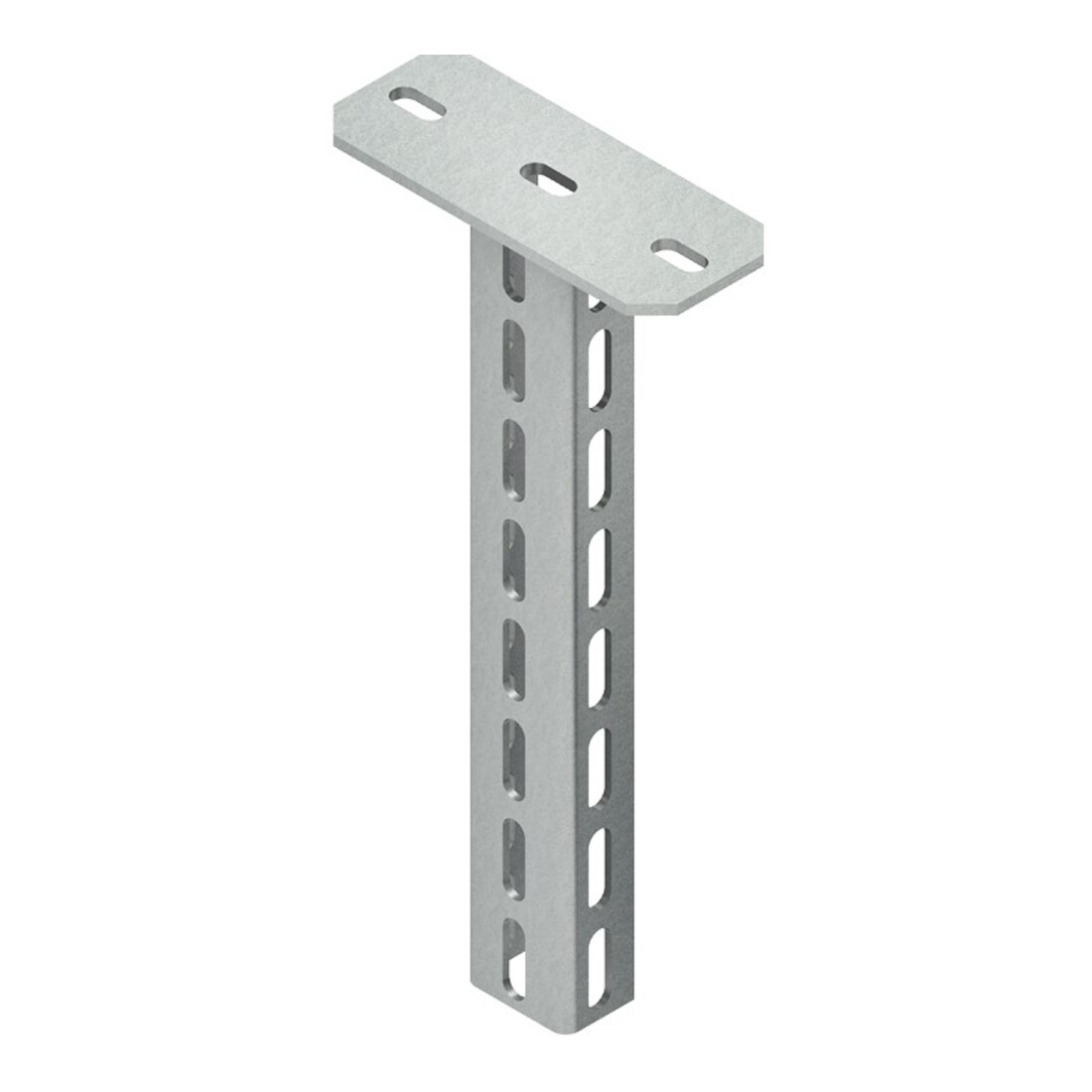

Niedax Tige suspendue HU 6040/2000

• Montant suspendu, profilé en U perforé sur 3 côtés avec plaque de tête soudée, système HU 6040/., pour bras porte-charge à pose unilatérale, bilatérale et trilatérale, afin d’éviter la déformation du profilé du montant suspendu lors du montage du bras, il faut prendre en compte pour des raisons statiques le profilé d’espacement du montant suspendu HDS 60.40 F avec vis à tête hexagonale ; en cas de fixation unilatérale du bras sur le profilé du montant suspendu, il est recommandé de positionner le côté fermé du bras à l’aplomb de la nervure du profilé du montant suspendu.

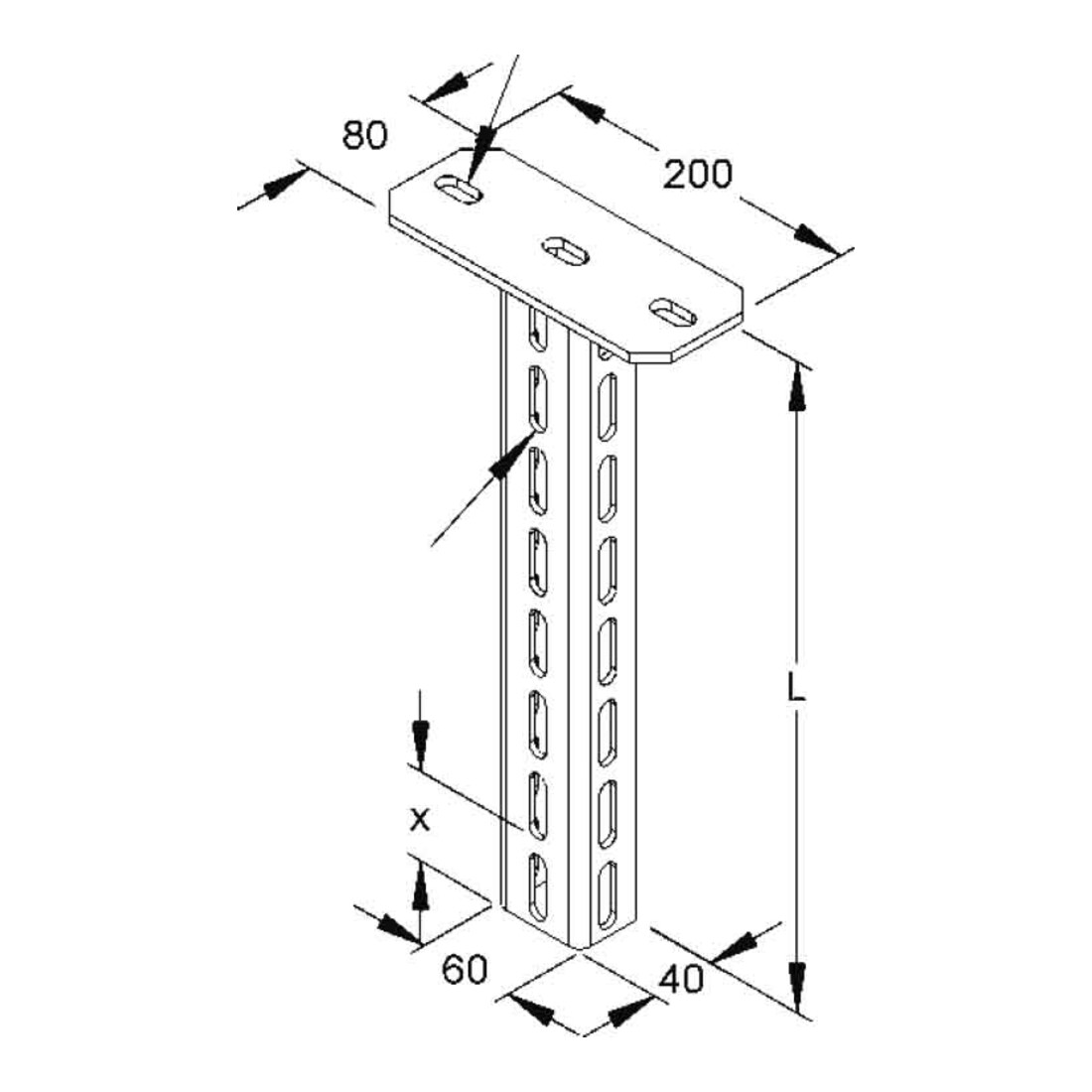

• Pour des raisons statiques et pour permettre un positionnement sans problème du capuchon de protection, le bras doit être monté à une distance de x = 50 mm (bord inférieur du bras jusqu’à l’extrémité du montant suspendu), au-dessus de l’extrémité du montant suspendu.
• Certifié VDE ! pour bras : KTAL.
• KTAM.
• KTA.
• KTAS.

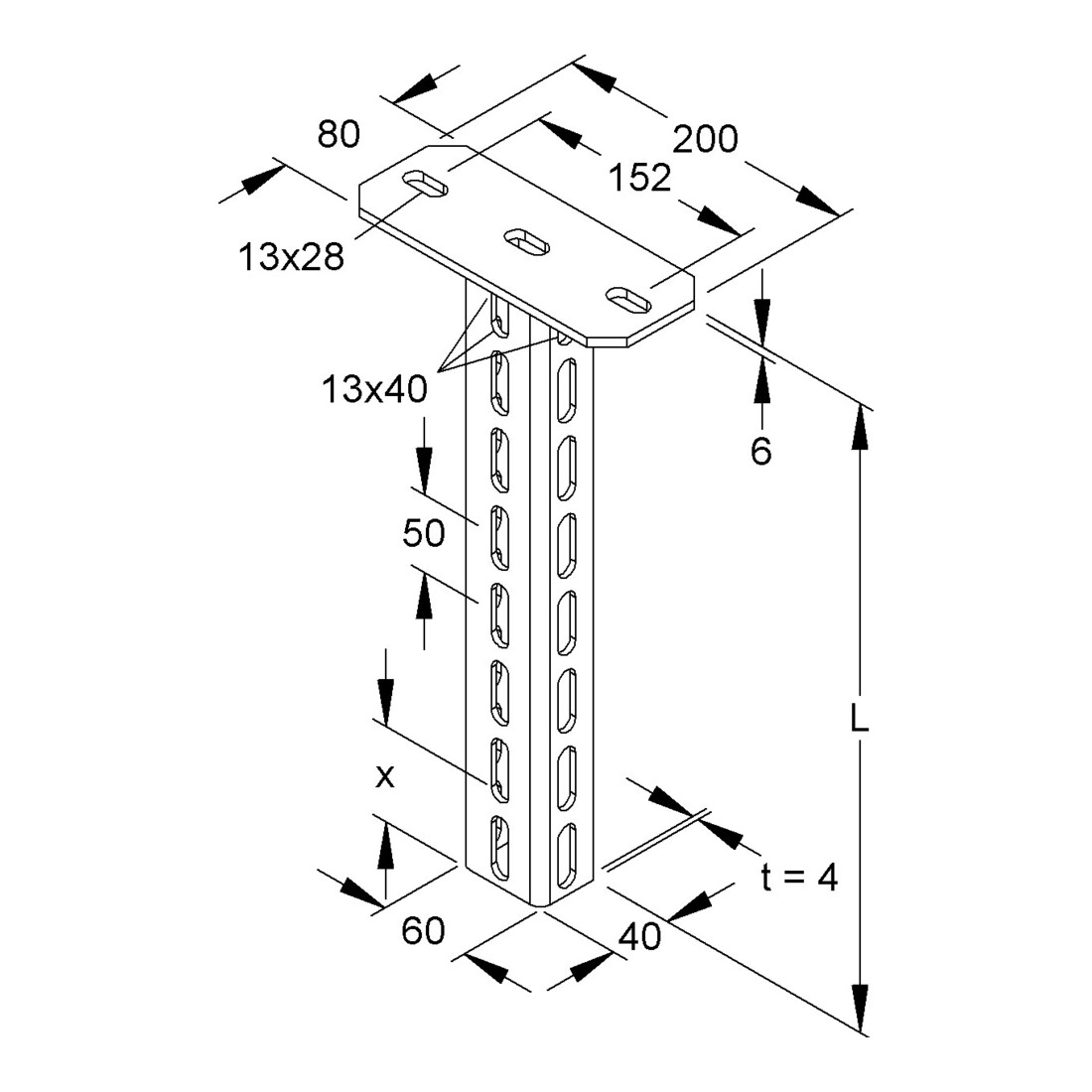

• Dimensions (mesures approximatives) de la plaque de tête L × I × P : 200 × 80 × 6 mm Perforation de fixation : 13 × 28 mm espacement central : 152 mm Profilé en U : 40 × 60 × 40 mm Épaisseur du matériau t : 4 mm perforation du profilé sur trois côtés, rangée simple : 13 × 40 mm espacement central : 50 mm Longueur totale L : 2006 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461.

EAN / GTIN : 4013339891580
