17,99 €
TTC

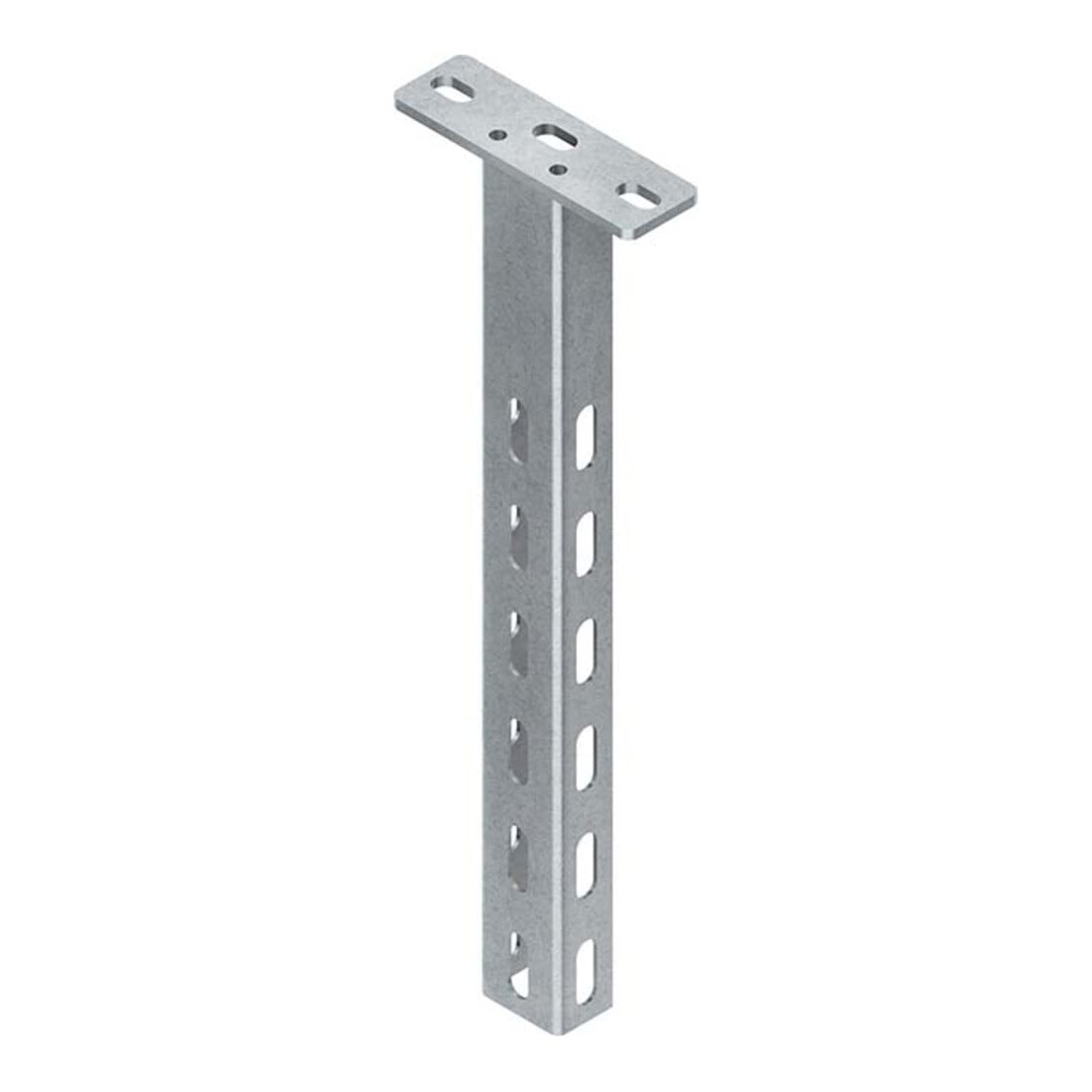

Niedax Tige suspendue, profil U 43,5x29,5x601mm HU 4530/600 FL
Délai de livraison : 2-3 jours ouvrés.
Fabricants et informations
niedax
Code art. : 71946660
Réf. fabricant :
HU 4530/600 FL
- Montant suspendu, profilé en U perforé sur 3 côtés avec plaque de tête soudée, système HU 4530/..., pour porte-à-faux à pose unilatérale, bilatérale et trilatérale, afin d’éviter la déformation du profilé du montant suspendu lors du montage des porte-à-faux, il faut tenir compte pour des raisons statiques du profilé d’espacement du montant suspendu HDS 45.30 F avec vis à tête hexagonale ; en cas de fixation unilatérale du porte-à-faux au profilé du montant suspendu, il est préférable d’aligner le côté fermé du porte-à-faux avec l’âme du profilé du montant suspendu
- Pour des raisons statiques et afin de permettre une pose sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité du montant suspendu), au-dessus de l’extrémité du montant suspendu
- Pour porte-à-faux : KTAL..

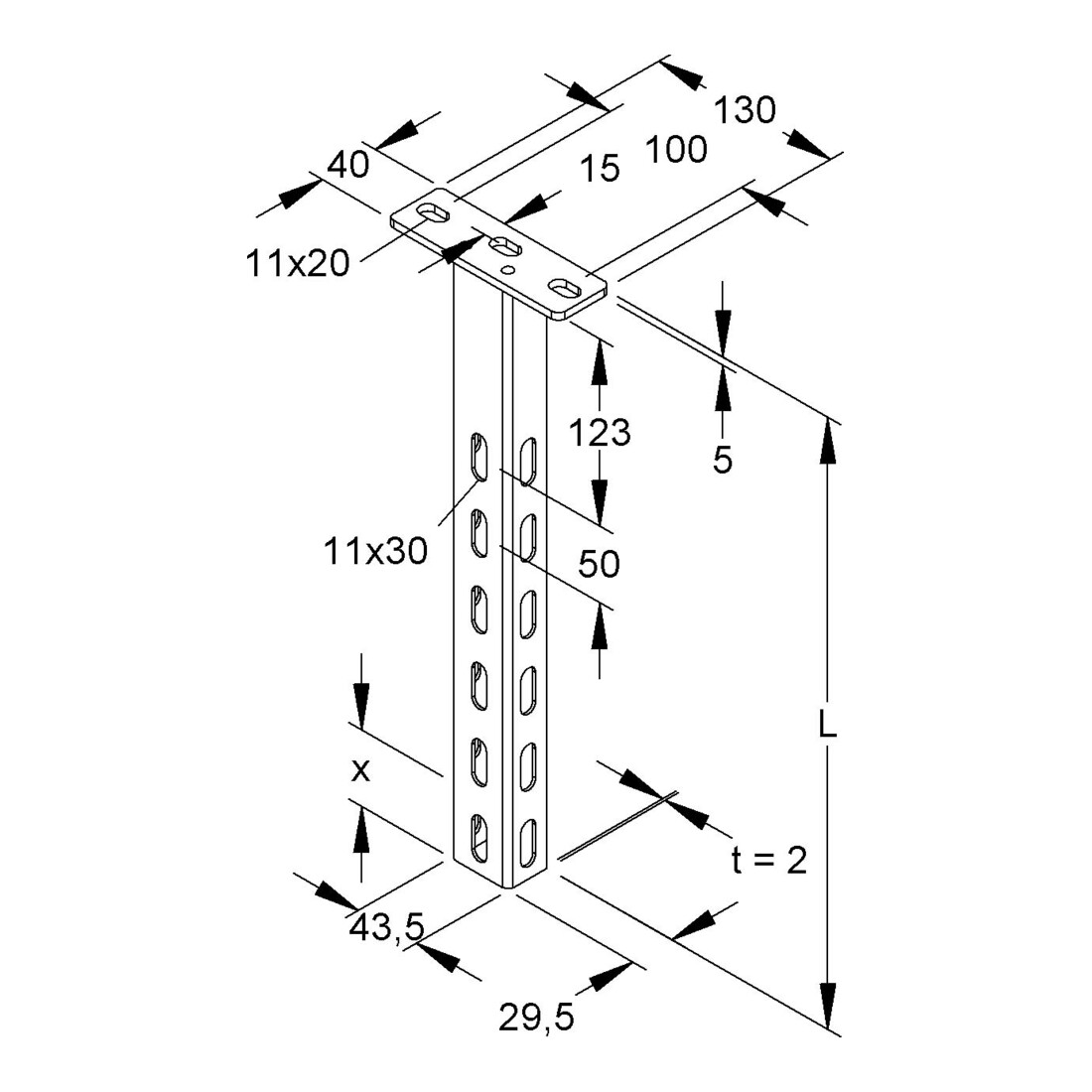

- KTAM...=400 mm KTA...=400 mm Dimensions (dimensions approximatives) plaque de tête L x I x P : 130 x 40 x 5 mm Perforation de fixation : 11 x 20 mm espacement central : 100 mm Perforation centrale de la plaque de tête : 11 x 20 mm à 15 mm du bord latéral Profilé en U : 43,5 x 29,5 x 29,5 mm Épaisseur du matériau t : 2 mm Distance de la perforation du profilé sur 3 côtés jusqu’à la plaque de tête : 123 mm Perforation unilatérale du profilé sur 3 côtés, une rangée : 11 x 30 mm espacement central : 50 mm Longueur totale L : 601 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461
