Description courte : Vérin de serrage complet sans passage pour des pressions d’action de 8 à 80 bar.
Caractéristiques techniques :
- Contrôle de course par capteur inductif de proximité ou système de mesure linéaire F90 fixé côté machine (système de contrôle de course non inclus) ;
- Alésage traversant pour passage de média ;
- Pour l’activation, nous recommandons l’huile hydraulique H-LP 32, DIN 51525 (32 centistokes à 40° Celsius) ;
- Entre la pompe et la vanne de commande, un filtre (10 µm) doit être installé ;
- OVS = huile, vérin de serrage complet, avec valve de sécurité.

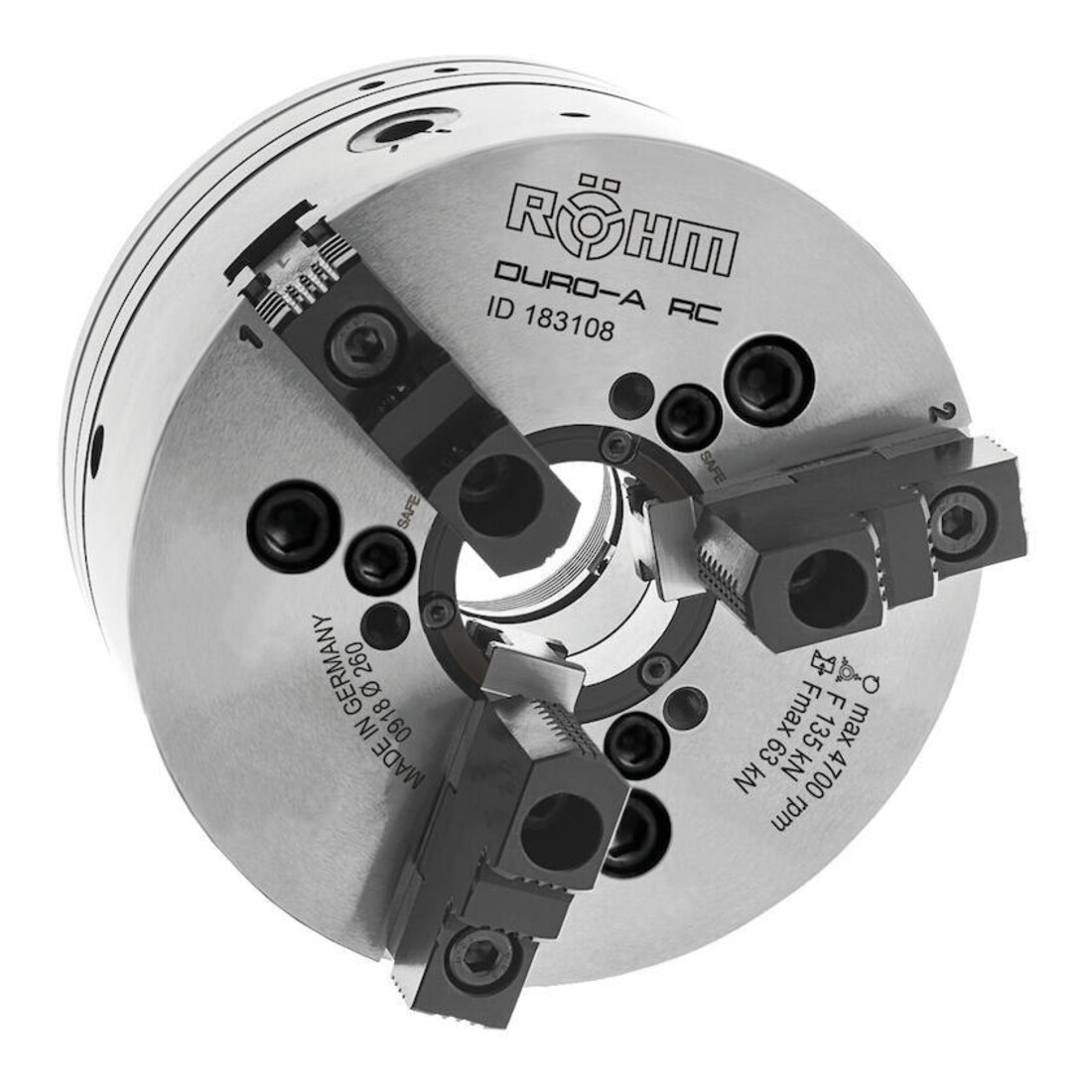

Domaines d’application : Activation hydraulique de mandrins de serrage (serrage complet ou partiel creux).
Avantages :
- Construction compacte et faible moment d’inertie de masse pour une faible charge sur la broche de la machine ;
- Sécurité de fonctionnement assurée par un dispositif de sécurité même en cas de chute de pression pendant la rotation de la broche ;
- Utilisation flexible grâce à une installation possible en position horizontale ou verticale.
Informations complémentaires :

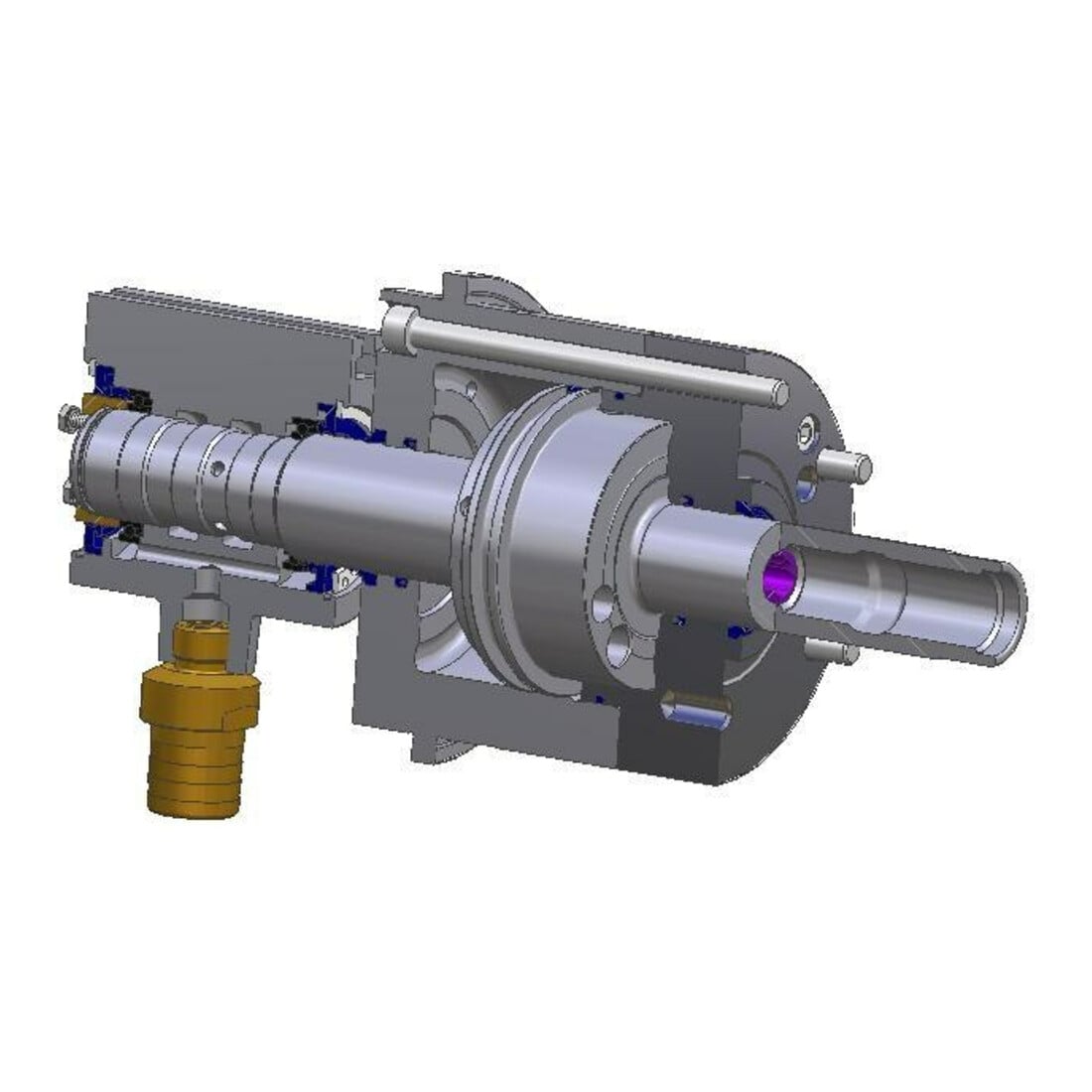

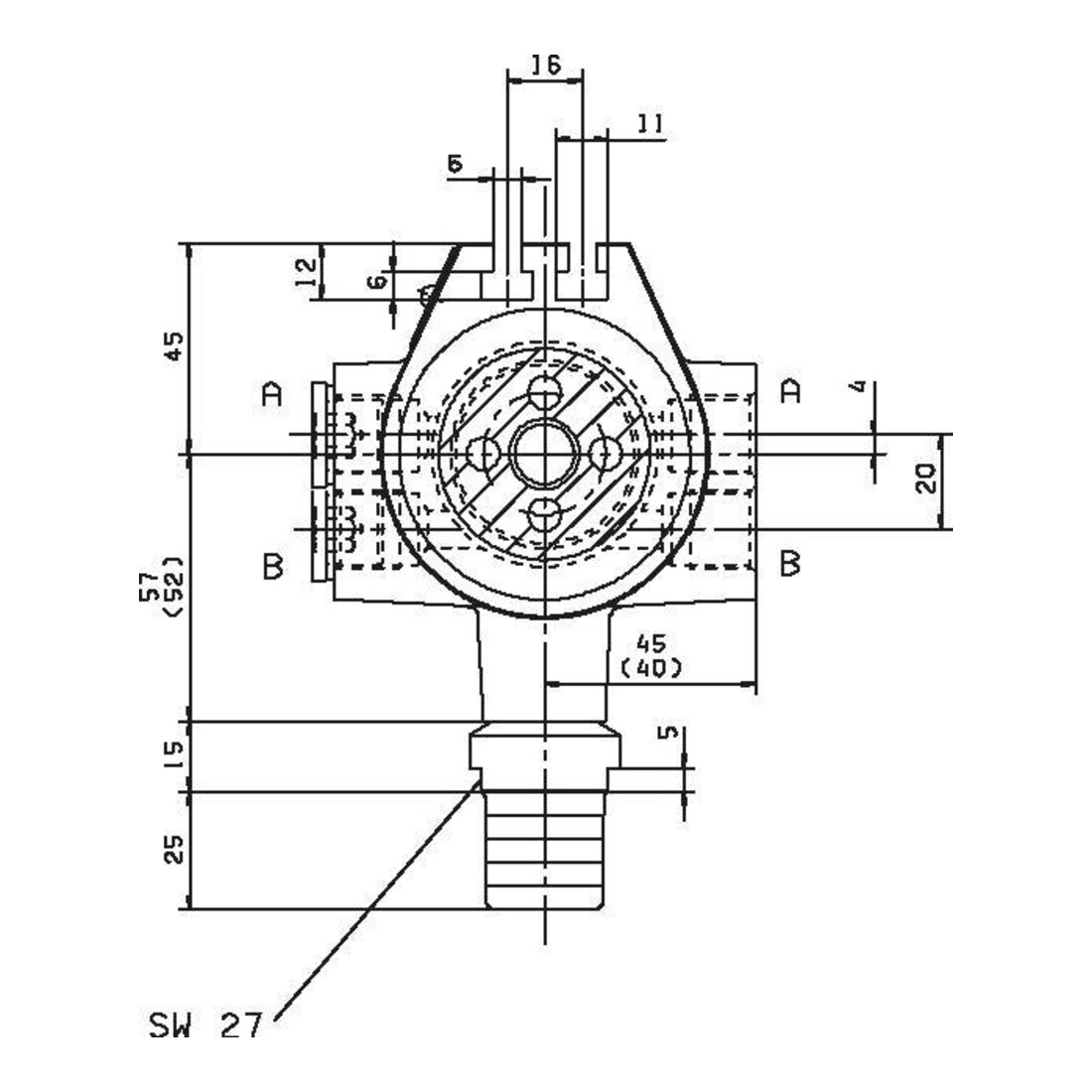

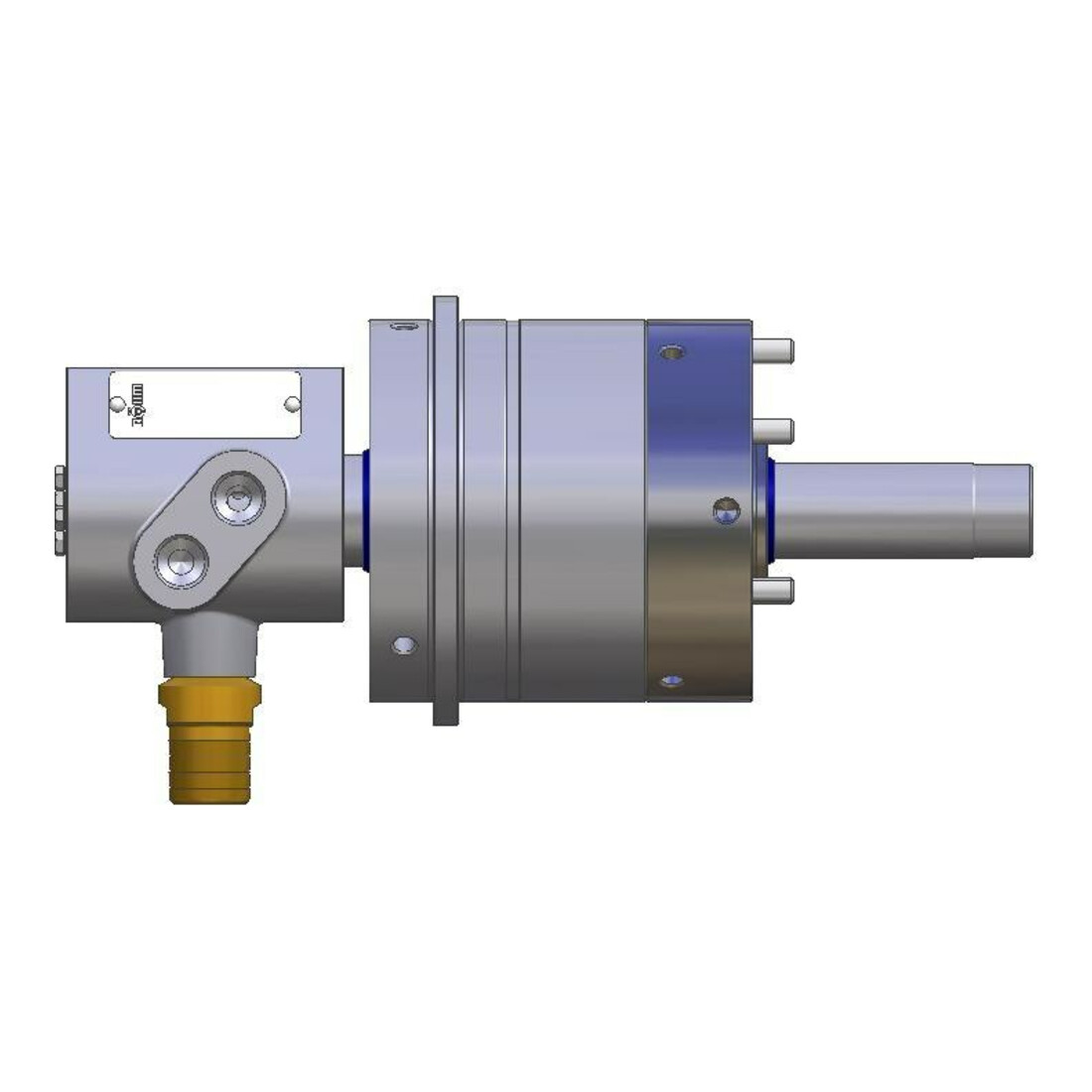

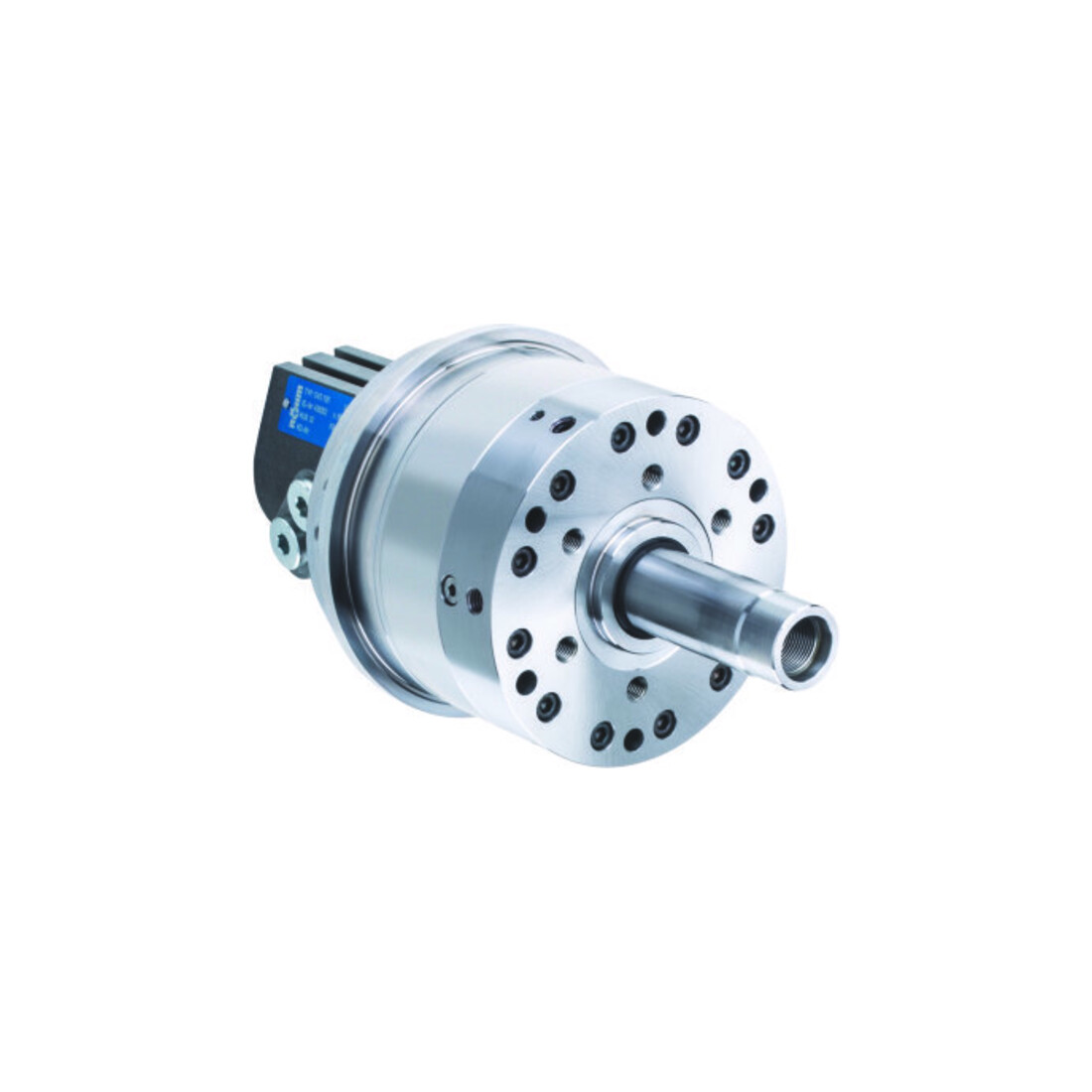

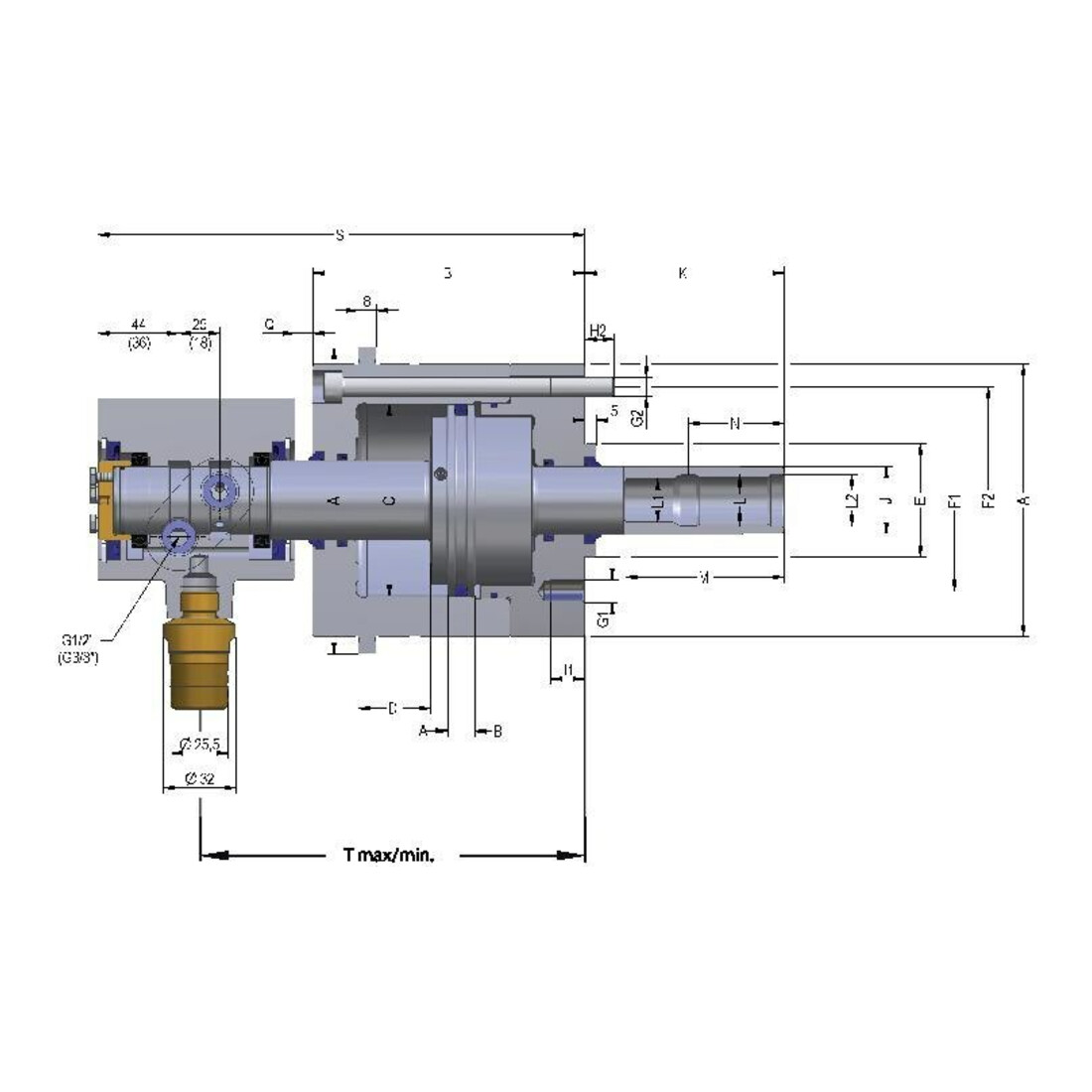

Vérins de serrage complets hydrauliques, taille 85, modèle de base OVS, avec dispositif de sécurité, jusqu’à 80 bar – version acier pour hautes vitesses de rotation, fixation par l’arrière, avec passage central.
EAN / GTIN : 4019208232539
