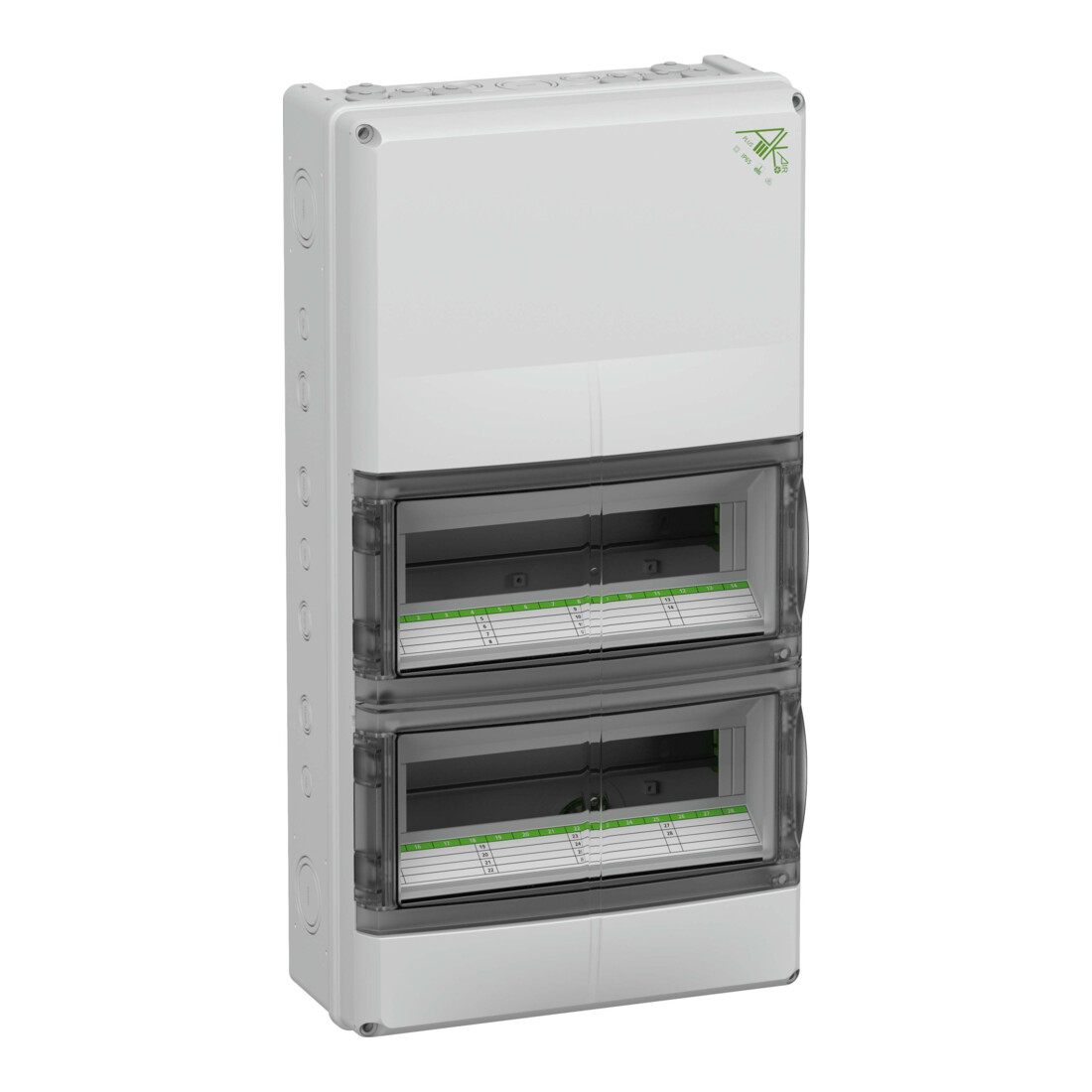

Spelsberg Petit répartiteur AK 28 Plus, 73362801

• Petit tableau de distribution, avec degré de protection IP65, à 2 rangées, 28 modules disponibles, avec éléments de ventilation intégrés pour réduire la formation de condensation, tension nominale de service : 400 V AC, tension d’isolement nominale : 1000 V AC, 1500 V DC, certifié selon VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), DLG (résistance à l’ammoniac), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), empreintes métriques en haut et en bas pour entrées de câbles universelles avec presse-étoupes et/ou passe-membranes doubles, en haut prééquipé avec entrées élastiques DMS M20, avec espace de connexion supplémentaire incluant un rail normalisé 35 mm, sans barrette de connexion PE/N, dimensions : 315 × 600 × 155 mm, accessoires fournis : passe-membranes doubles : 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, bouchons d’obturation, bandes de couverture et d’étiquetage.

EAN / GTIN : 4013902496860
