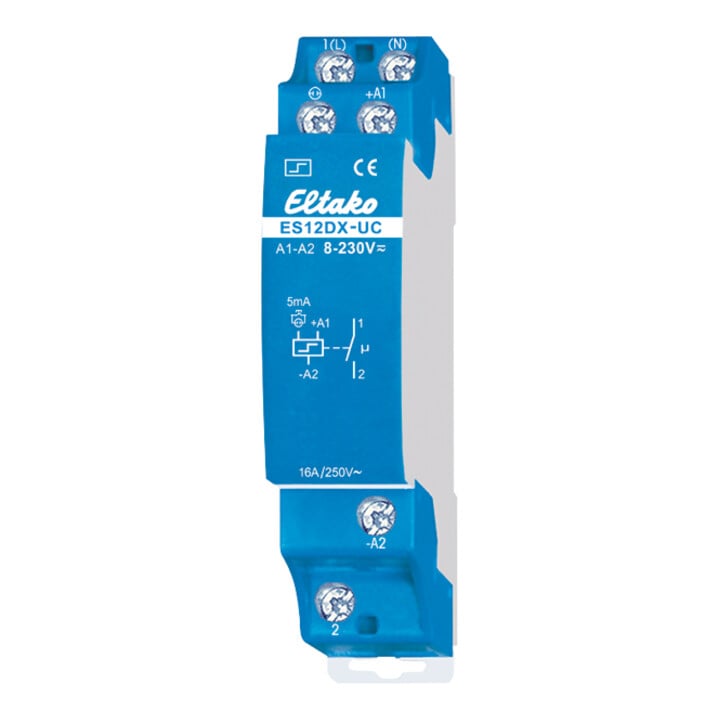

• 1 contacteur normalement ouvert sans potentiel 16A/250V AC, lampes LED 230V jusqu’à 600W, ampoules à incandescence 2000W
• Aucune perte en veille
• Appareil modulaire pour montage sur rail DIN EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeur
• La technologie brevetée Eltako Duplex (DX) permet aux contacts normalement sans potentiel de commuter malgré tout à l’onde zéro lors de la commutation du courant alternatif 230V 50Hz, réduisant ainsi considérablement l’usure
• Pour cela, il suffit de connecter le conducteur neutre à la borne (N) et la phase à 1 (L), ce qui entraîne une perte en veille de seulement 0,1 watt
• Si le contact est utilisé pour commander des dispositifs de commutation qui ne commutent pas eux-mêmes à l’onde zéro, la borne (N) ne doit pas être connectée, car le retard supplémentaire de fermeture aurait l’effet inverse
• Tension de commande universelle 8…230V UC sur l’entrée de commande +A1/-A2 ou 230V avec un courant de lampe néon jusqu’à 5 mA sur l’entrée de commande (L)/-A2 (N)
• L’utilisation simultanée de deux potentiels sur les entrées de commande n’est pas autorisée
• Bruit de commutation très faible
• Aucune alimentation continue nécessaire, donc pas de perte en veille
• Technologie hybride de pointe combinant les avantages d’une commande électronique sans usure avec la haute puissance de relais spéciaux
• Grâce à l’utilisation d’un relais bistable, il n’y a aucune perte de puissance dans la bobine ni échauffement en état de marche
• Le contact du relais peut être ouvert ou fermé lors de la mise en service et se synchronise lors de la première activation
• Le brochage des bornes est identique à celui du télérupteur électromécanique S12-100-
• Si ce télérupteur se trouve dans un circuit surveillé par un interrupteur de champ FR12-230V, aucune charge permanente supplémentaire n’est nécessaire
• La tension de surveillance du FR12-230V doit cependant être réglée au maximum et la commande s’effectue uniquement via A1-A2. L’électronique n’a pas d’alimentation propre et ne consomme donc aucun courant dans les deux positions du contact
• Le courant de commande ne circule que pendant l’impulsion de commande très courte de 0,2 secondes, qui active le microcontrôleur
• Celui-ci lit le dernier état de commutation depuis sa mémoire non volatile, commute le relais bistable dans la direction opposée en conséquence et écrit le nouvel état dans la mémoire
EAN / GTIN : 4010312107959
