• Section élevée pour une polyvalence maximale
• Compatible à la fois avec les attaches universelles PMU/PMCU et avec les attaches préassemblées PM-F/PM-C
• Aluminium AW 6063 T6
• La section haute de 44 mm fait de SolarFish la solution idéale pour la construction de la plupart des sous-structures pour installations photovoltaïques
• Compatible à la fois avec les attaches universelles PMU/PMCU et avec les attaches préassemblées PM-F/PM-C
• Les différentes longueurs du rail permettent une adaptation optimale aux dimensions des panneaux PV, réduisant ainsi les chutes
• Le profil SolarFish, avec ses deux rainures latérales et une rainure inférieure compatibles avec les raccords rapides des crochets RH et GT ou avec les vis SKS M8 ou les vis à tête marteau RHS, offre une grande flexibilité d’utilisation

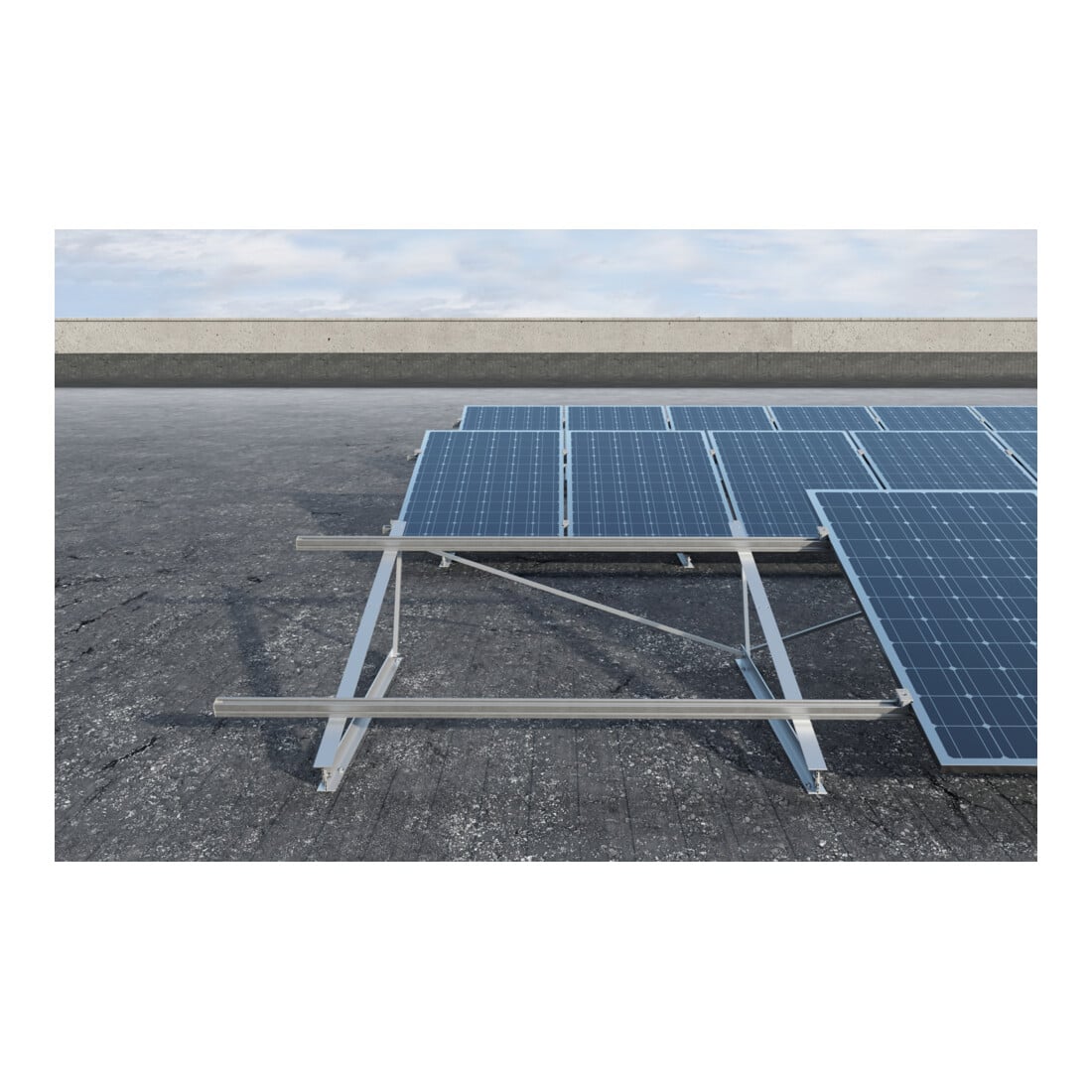

• Identifiez le système de support adapté selon le type de toiture (par exemple, crochets pour tuiles en béton ou en terre cuite, cadres triangulaires pour toitures plates, pinces pour relevé debout, cadres triangulaires pour toitures plates, etc.)
• Montez le rail SolarFish via la rainure inférieure ou les rainures latérales sur le support choisi
• Pour connecter deux rails SolarFish, montez deux raccords de profilés CPN AL de chaque côté du rail, en les faisant glisser dans les rainures latérales jusqu’à ce qu’ils touchent le boulon au centre du raccord
• Complétez la connexion en fixant chaque extrémité du raccord CPN AL avec 4 vis autotaraudeuses de 3,5 mm x 9,5 mm de chaque côté du rail SolarFish
• Pour limiter la dilatation thermique, créez des rangées de rails reliés entre eux jusqu’à une longueur maximale de 15 m
• Installez les pinces via la rainure supérieure du rail
• Fixez les panneaux PV en serrant les pinces
• Posez les capuchons AK SP aux extrémités du rail SolarFish pour une finition soignée

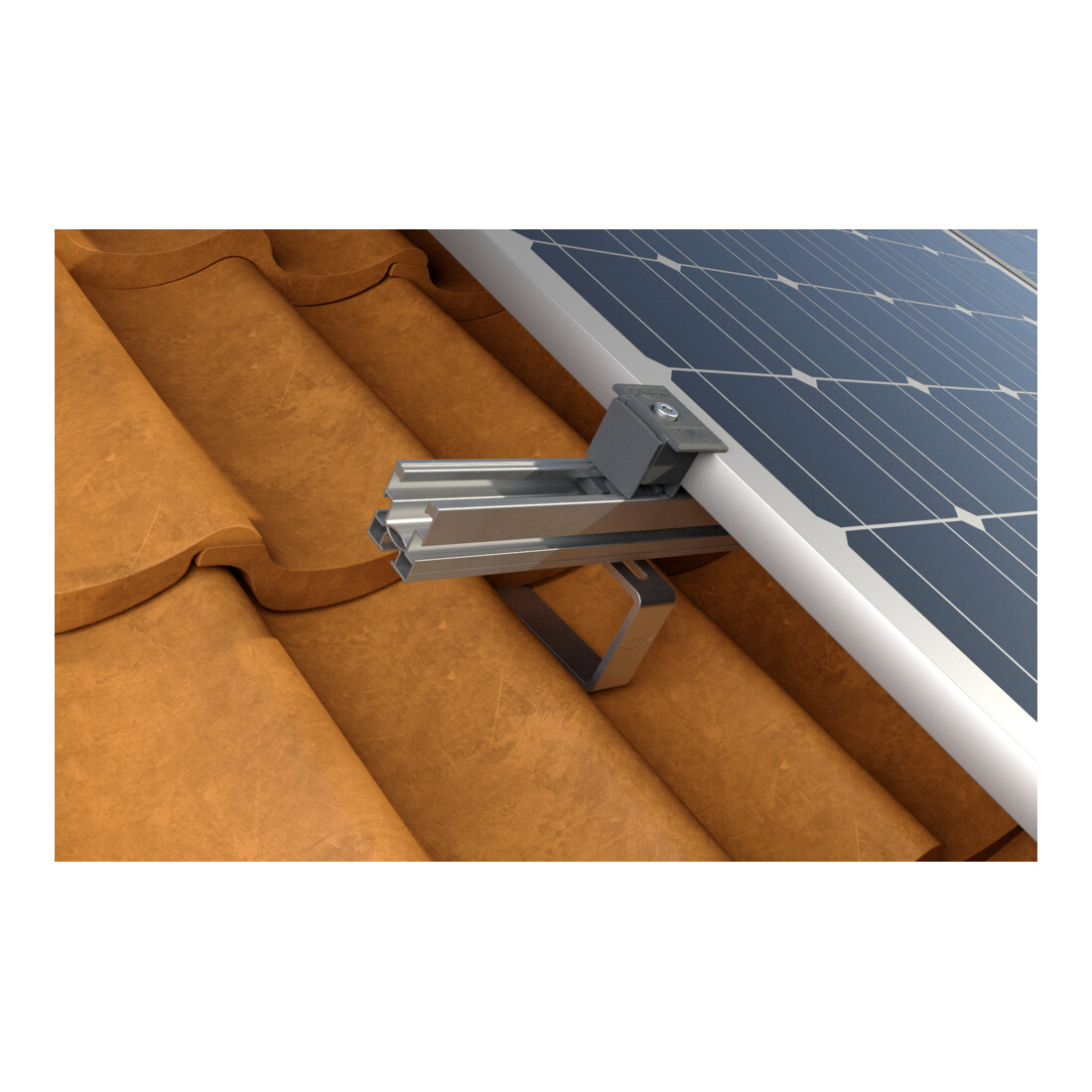

• Toiture inclinée avec tuiles en béton et en terre cuite avec crochets RH
• Crochets GT
• Toitures en plaques ondulées avec vis double filetage STSR
• Vis double filetage STSI
• Toitures à panneaux à joint debout avec pince DLA
• Pince DLAK
EAN / GTIN : 8001132111147
