Ensemble de protection combiné avec fixation par rosaces
Caractéristiques

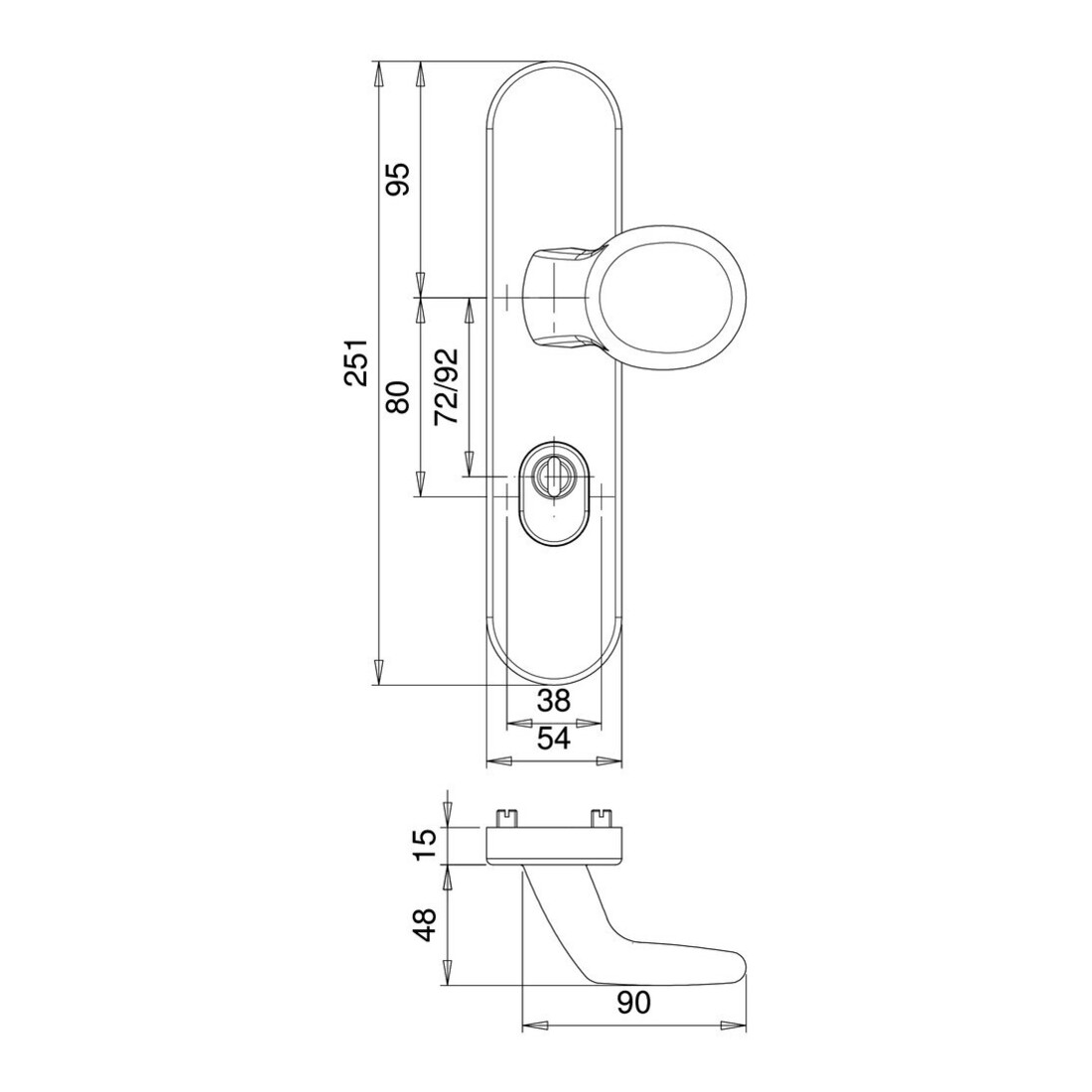

• Largeur : 54 mm
• Longueur : 250 mm
• Couvercle : avec cache-cylindre
• Épaisseur de la plaque : 15 mm
• Couleur n° : F1
• Construction de base : intérieur = acier, extérieur = fonte sous pression, pour version avec ZA = aluminium massif

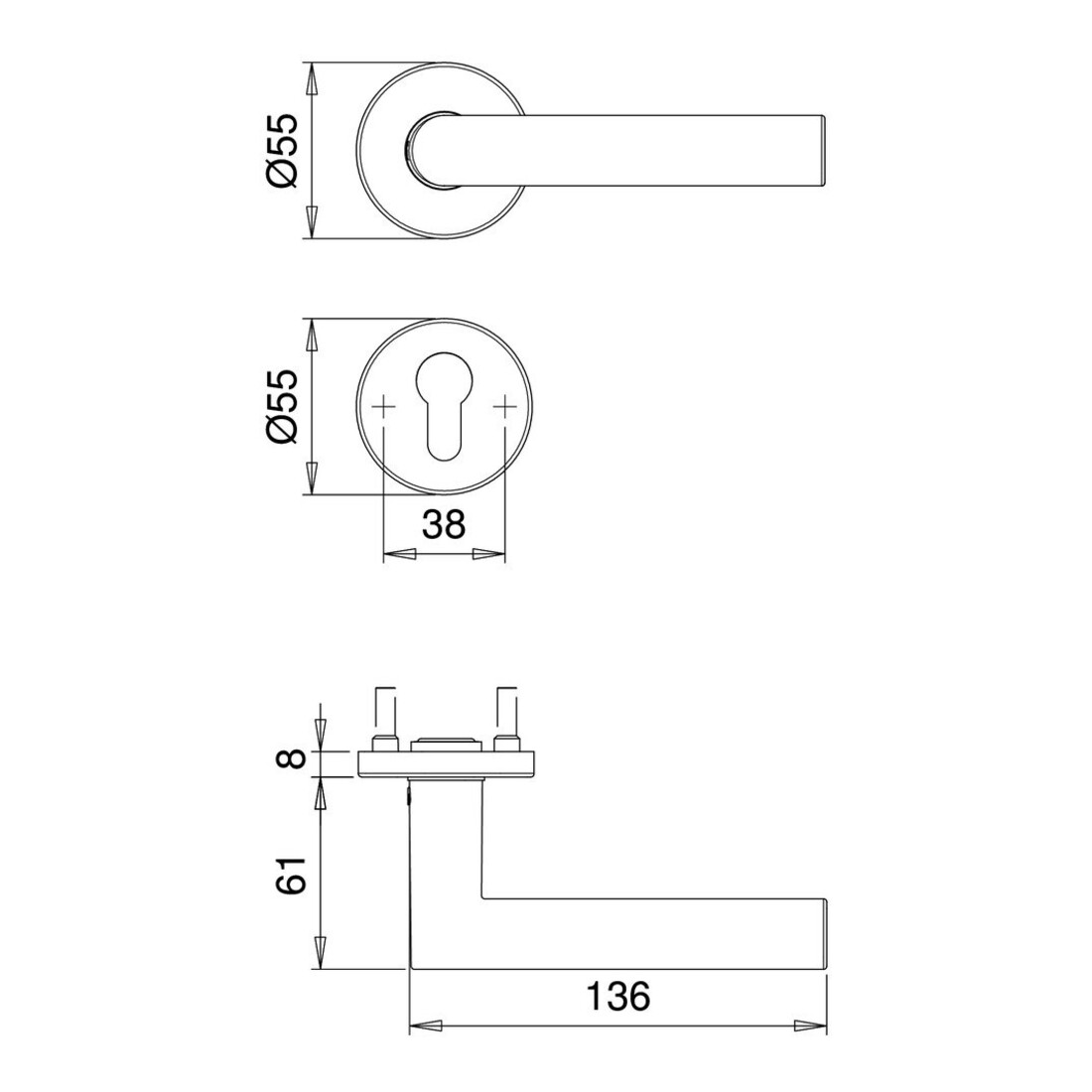

• Exécution des rosaces intérieures : Ø 55 mm, épaisseur 8 mm
• Palier de la poignée : libre
• Type et épaisseur de la poignée : 108 avec Ø 22 mm
• Exécution du bouton : K2 (coudé)
• Cames de support : M5, Ø 8 mm
• Fixation : 4 fois M5, dissimulée
• Axe de changement de rouleau spécial avec filetage M12
• Modèle 8742 = plaque extérieure avec protection contre le perçage et cache-cylindre : montée sur ressort pour un dépassement de 11 - 14 mm
• Entraxe 72 mm
• DIN gauche / droite
• Carré 8 mm
• Garniture interchangeable Autres techniques
